一、基础信息
品牌：Emerson艾默生（原Westinghouse西屋Ovation DCS系列）

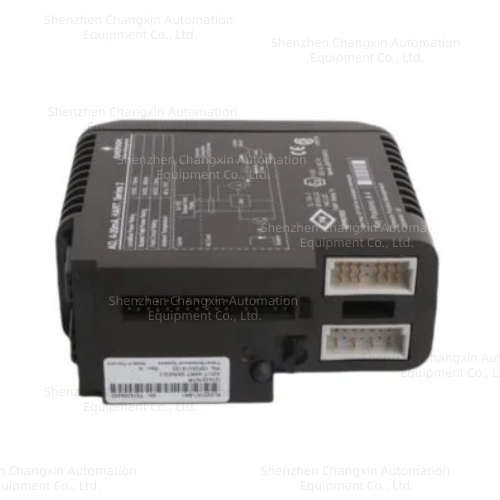

型号：1C31234G01
适配系统：仅Ovation全系列DCS I/O机架，搭配Ovation控制器、1C31系列端子底座，不可与Mark VIe、DeltaV、Triconex硬件互换
产品定位：32点有源湿接点DI数字输入卡，模块自带48VDC馈电，采集现场断路器、辅机、阀门、保护装置无源干接点信号，电厂火电、化工主力开关量采集卡，SIL2安全等级合规
二、核心硬件规格
1.通道分组
32路DI，分为4个独立隔离组（每组8点），组间电气隔离，单组故障不影响其余通道
2.输入电气参数
馈电电压：模块内置48VDC湿源（Sourcing有源输出）
现场适配：无源干接点、固态继电器输出、48VDC开关信号
单通道闭合电流：典型4mA
输入电压耐受范围：30~60VDC
隔离等级：通道↔背板总线500Vrms光电隔离，抵御变频、励磁强电磁干扰
响应时间：≤10ms，软件可配置数字滤波防抖，消除现场触点抖动误报
3.面板指示灯
32路绿色独立LED：通道接点闭合即常亮，快速定位断线/无反馈测点
4路黄色组故障灯：对应4个分组，检测湿源丢失、回路开路、短路告警
4.背板与安装
后侧专用欧式连接器对接Ovation I/O机架总线，由机架背板供电
支持热插拔：DCS系统运行中可直接更换模块，无需机组停机
标准单槽Ovation插拔模块，配套专用端子底座转接现场电缆
三、诊断与保护功能
分组回路断线、失压实时诊断，故障信息上传控制器生成SOE事件时序
单通道短路自动限流保护，单点损坏不会造成整卡失效
背板通讯、模块电源实时自检，操作站弹窗报警模块离线故障
支持三冗余TMR机架安装，用于汽轮机、锅炉ESD安全回路三重表决采集
四、环境机械参数
工作温度：0℃~+60℃；存储-40℃~+85℃
PCB整机G3三防涂层，耐受电厂汽机房、化工高湿、粉尘、油雾环境
防护等级IP20（控制柜机架内部使用）
净重约0.68kg，标准Ovation I/O卡外形尺寸
工业EMC、CE、UL电力过程控制认证
