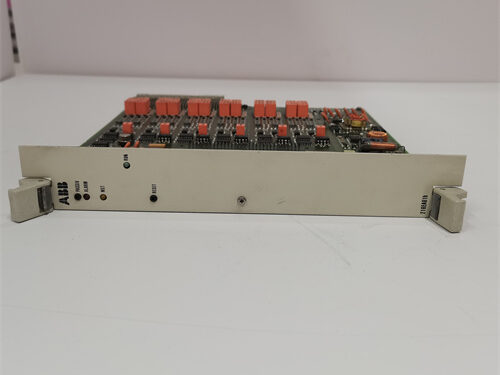

一、基础信息
品牌：ABB
型号：216EA62
物料编码：
1MRB150083R1/F（模块整机物料号）
1MRB178066R1/F（PCB基板底层板号，版本F为通用成熟硬件版）
适配系统：仅REG216发电机/变压器数字继电保护装置（19英寸6U机架式保护系统），不可混用800xA、Freelance、UNITROL励磁系列硬件
产品类型：24通道高精度模拟量采集A/D转换模块（保护系统专用AI板），采集CT电流、PT电压，为差动、过流、失磁、阻抗等发电机保护提供原始电气采样信号
二、型号与料号说明
216EA62
216=REG216系列保护硬件平台
EA=Analog Input模拟量采集单元
62=24路同步采样标准版本
1MRB150083R1/F：整机出厂完整物料编码，含PCB、元器件、固件、外壳总成
1MRB178066R1/F：PCB裸板编号，F代表硬件改版批次，同基板号不同尾版电路不通用
三、核心采样硬件参数
通道配置
24路交流模拟输入，分为6组独立同步采样（每组4通道）；同步采样频率600Hz（50Hz系统12倍频），60Hz系统可选720Hz，保证矢量、差动保护相位同步精度
适配一次信号
CT二次电流（1A/5A）、PT二次电压（100V），经外置216GW62信号转换板接入本卡
ADC精度指标
12位模数转换，动态范围宽，幅值误差≤0.2%FS，相位误差＜0.1°，满足发电机差动、失磁、阻抗保护高精度矢量计算需求
电气隔离
现场一次回路↔保护内部数字总线隔离耐压2500VAC，抵御厂内变频、励磁强电磁干扰
总线交互
通过REG216机架B448C并行总线与主控板216VC624高速交互采样数据，多模块同步无延迟运算
四、面板与背板
状态指示灯：RUN运行、FAULT模块故障、6组采样通道状态LED，快速定位断线/CT开路
后侧专用6U欧式连接器对接机架并行总线；前端转接底座连接216GW62互感器接口板
支持热插拔：保护装置无需整机下电即可更换，机组保护逻辑短时无缝切换
五、内置诊断与保护功能
CT断线、PT失压、回路短路实时硬件检测，上传保护主控生成故障告警、事件记录
单通道过流自动限流保护，单点损坏不影响其余23路采样
总线通讯、模块电源、ADC芯片持续自检，故障上传上位CAP316整定软件报警
采样数据同步校验，6组通道相位偏差超限触发闭锁保护，防止误动
