一、型号与系统归属

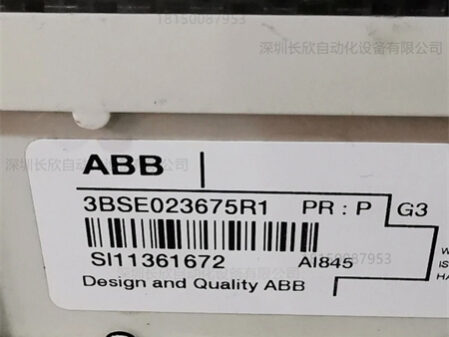

完整型号：AI845
原厂物料编码：3BSE023675R1
适配平台
ABB System 800xA/AC800M DCS，标准S800 I/O系列，配套TU844/TU845端子底座，支持单站/双通道冗余DP总线架构，火电、化工存量项目主流4~20mA智能变送器采集卡，原厂正常供货，全新/备件均有流通。
AI=Analog Input模拟输入模块
845：8通道、支持HART、分组隔离通用版本
二、核心硬件电气参数
1.采集通道规格
8路单端非隔离分组模拟输入，8通道为一组统一对地隔离
标准信号：4~20mA、0~20mA两线制变送器；兼容0~5V、1~5V电压信号
ADC：12bit高精度采样，满量程精度±0.1%FS
原生全通道HART直通，可在线读取智能变送器诊断、量程、故障信息，无需额外HART采集卡
2.变送器供电与硬件诊断
每通道内置24VDC限流供电，单通道最大10mA，适配两线制仪表
实时检测：变送器断线、回路短路、供电丢失、HART通讯异常
单通道故障独立隔离，其余7路正常采集，不中断整站测点
3.隔离与抗干扰
通道组对地隔离耐压500VAC，搭配PHOENIX UT 6-HE SI浪涌端子双重防护，抑制5SHX08F4502 IGCT、大功率变频EMI干扰
输入阻抗：电压＞10MΩ，电流250Ω标准取样电阻
4.总线与供电
S800专用Fieldbus背板总线，与AC800M（PM865K01）高速交互测点数据
机架24VDC供电（18~32V宽压），整机功耗3.5W
面板指示灯：PWR电源、COM总线、分组通道故障告警LED
5.机械环境指标
安装：DIN导轨卡扣式、S800 I/O机架插槽，支持热插拔在线更换
尺寸：45(W)×102(H)×119(D)mm，净重230g
工作温度：-40℃~+70℃；存储-40℃~+85℃
抗振动：10~2000Hz/10G，适配电厂励磁柜、化工压缩机高振动控制柜
认证：CE、UL工业标准，IP20柜内安装
