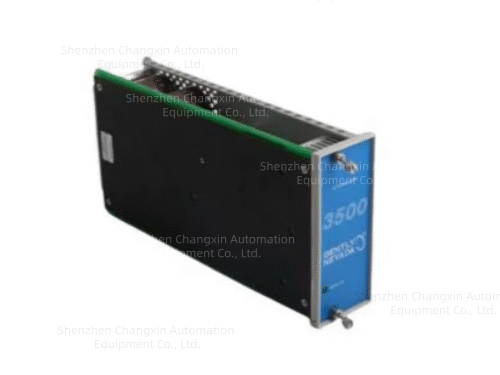

一、型号与系统归属
品牌：Bently Nevada（本特利，现归属贝克休斯Baker Hughes）
完整物料：3500/15整机型号，127610-01为前面板总成编号，配套后背板PIM电源输入底座125840-01，二者必须成套使用才能正常供电。
适配平台
Bently Nevada 3500系列TMR三重冗余机械振动保护系统，电厂汽机、燃机、大型压缩机、轧钢机组核心监测机架供电单元，原厂持续停产，存量机组仅拆机/翻新备件流通。
3500=整机机械保护平台
/15=机架专用电源槽位模块
127610-01=低压交流85~132Vac输入硬件版本（A01选型）
核心定位
为整架3500监测卡件（3500/42振动采集、3500/40温度卡、3500/32继电器输出、通讯卡）提供多路稳定直流供电；支持双电源冗余并联，单台电源故障不中断机组振动、轴振保护逻辑，是机组安全监测的基础供电部件。
二、核心电气参数
1.输入规格（127610-01对应A01低压交流）
交流输入：85~132Vac，47~63Hz（110V工业电网标准款）
最大输入电流：4.5A rms
输入保护：内置输入熔丝、过压/欠压、浪涌TVS吸收，前端可搭配PHOENIX UT 6-HE SI二次防雷端子抵御变频IGCT电磁冲击
2.直流输出能力
多路稳压直流输出：+5V、+12V、-12V，总输出功率180W，满载支撑完整12槽3500机架全部卡件同时运行
输出短路、过流硬件闭锁，外部测点短路仅切断对应支路，整机不断电
输出纹波极低，适配振动毫伏、热电偶微小信号高精度采集
3.硬件诊断与状态指示
前面板绿色SUPPLY OK指示灯：常亮代表供电正常，熄灭/闪烁为电源故障、输入失电、内部过热
实时监测：输入电压异常、输出过载、内部温度超标、PIM底座接触不良
故障干接点输出：可接入ABB DI610数字输入卡，DCS集中上报电源故障告警
4.冗余特性
机架左侧双电源槽位，可两块3500/15并联冗余，主备自动无扰切换，切换时间＜10ms，满足SIL2机组安全监测要求
5.机械与环境
安装：3500机架左侧专用单槽位，半高Eurocard，支持停机后热插拔更换
尺寸：180×130×45mm，金属散热壳体无风扇被动散热
工作温度：-20℃~+60℃；存储-40℃~+85℃
抗振动：10~2000Hz/10G，适配电厂汽机励磁柜、化工压缩机高振动控制柜
认证：CE、UL、ATEX防爆区域认证，IP20柜内安装
