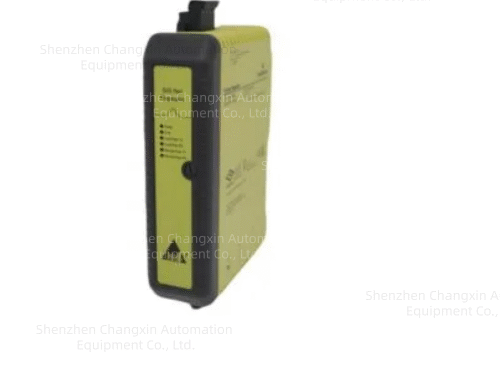

EMERSON KJ2221X1-BA1（DeltaV SISNet安全总线中继器）

一、型号与系统归属

完整料号：KJ2221X1-BA1，艾默生DeltaV M系列/SIS安全仪表系统专用SISNet总线隔离中继模块，黄色安全型Eurocard板卡，原厂标准备件，化工、电厂SIS系统核心通讯扩展部件。

KJ2221：SISNet Repeater安全总线中继系列

X1-BA1：单路标准隔离版本，适配SIL3安全架构

核心定位

SIS安全系统专用总线信号放大、隔离、延长中继单元，用于隔离DCS与SIS网络、延长SISNet总线传输距离、隔离大功率变频IGCT电磁干扰，不参与工艺逻辑运算，仅转发安全总线报文，保障ESD联锁、温度/压力保护信号稳定传输。

二、核心硬件电气参数

1.总线隔离与传输规格

双路SISNet总线接口：输入侧、输出侧完全电气隔离1500Vrms，切断DCS侧故障窜入SIS安全网络

总线协议：DeltaV专用SISNet安全总线，兼容TMR三重冗余SIS控制器

最大延伸距离：单段延长1200m，解决远距离SIS机柜布线衰减问题

信号再生：整形放大总线差分信号，消除SEW、ABB大功率变频EMI毛刺

2.硬件诊断与防护

实时监测：总线断线、短路、信号衰减、通道故障，面板FAULT指示灯告警

内部独立硬件看门狗，总线卡死自动复位收发通道，不中断SIS联锁逻辑

板载TVS+MOV浪涌吸收，前端搭配PHOENIX UT 6-HE SI双重防雷，适配中压变频强干扰场景

3.供电与通道资源

供电：机架背板24VDC（18~30V宽压），整机静态电流≤300mA

32位辅助处理芯片，独立转发报文，不占用SIS控制器算力

后置调试串口：查看总线通讯状态、固件升级

4.机械环境指标

安装：DeltaV标准Eurocard单槽，配套KJ4001X1 I/O底座，支持热插拔在线更换

壳体：黄色安全标识金属屏蔽外壳，无风扇被动散热

工作温度：-40℃~+85℃；存储-40℃~+85℃

抗振动：10~2000Hz/10G，满足化工防爆、电厂励磁柜高震动工况

认证：CE、UL、SIL3配套安全认证，IP20柜内安装

三、完整SIS系统总线链路

SIS控制器背板总线→KJ2221X1-BA1 SISNet中继器→远程SIS I/O（3700A模拟输入、数字DO卡）

现场工艺测点采集

中继后总线接入DeltaV AI/DI卡（P0500RU、P0916DB）采集HONEYWELL XNX气体、Bently3500振动、SR745变压器4~20mA信号；

安全联锁执行链路

SIS超温、超压信号经中继稳定传输，触发TRICONEX 3700A、HIMA F3001020 SIL3安全输出卡，执行ESD停机、封锁5SHX08F4502 IGCT变频脉冲、UNITROL5000励磁UAD142A01灭磁；

全厂中控互通

DeltaV控制器以太网对接Enterasys交换机，与ABB 800xA（PM865K01、AI845、GDD471A001、DLM02）、GE Mark VIe、横河CP451-50互通监控。
