一、完整型号分段释义（7段编码规则）
21000-16-10-00-082-04-02

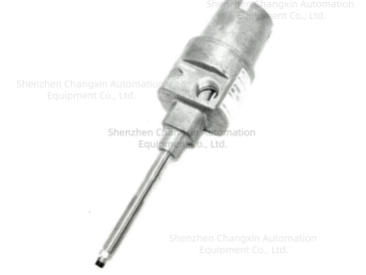

21000：产品系列，铝合金防爆型外部探头安装壳体总成，CSA防爆认证，符合API 670旋转机械监测标准
16：内置配套探头规格——3300 XL 5mm标准电涡流探头（反向安装式）
10：配套探头延伸电缆总长10米
00：无加长转接支架（无Standoff Adapter）
082：探头伸入行程8.2英寸，用于汽轮机、压缩机深孔轴系测点
04：侧面单路3/4-14 NPT电缆密封接头，用于敷设探头同轴电缆
02：设备本体安装螺纹3/4-14 NPT标准外螺纹
二、硬件组成与材质
整套出厂一体化总成，无需零散拼装：
主体壳体：航空铝合金，防爆外壳、CSA Type4防水防尘等级
探头套筒：304不锈钢，带多层O型圈密封防油、水汽
内置3300 XL 5mm反向安装电涡流探头+10米原厂同轴延伸电缆
密封圆顶盖、螺纹密封垫、NPT电缆格兰接头全套配件
整体全金属结构，耐高温、抗机组振动松脱
三、核心电气与环境参数
适配前置器：3300 XL、18745（7200系列）前置放大器
测量用途：转子径向轴振、轴向推力位移、大轴偏心、差胀
线性量程：0~50mil（0~1.27mm），灵敏度200mV/mil
工作温度：-51℃~+177℃，适配汽机高温缸体、压缩机壳体测点
防爆资质：CSA防爆认证，可用于化工、油气危险防爆区域
防护等级：IP65，防喷油、冷凝水、粉尘侵入
四、核心功能
外部防爆一体式探头固定方案
专门用于汽轮机、大型压缩机缸体外部安装，替代直接开孔焊接探头；防爆壳体隔绝内部探头与现场易燃易爆介质，满足石化、火电防爆规范。
精准可调安装间隙
8.2英寸长套筒可精准调节探头与轴面间隙，锁紧后长期运行不偏移，避免振动数值漂移、保护误动作。
全密封防护延长探头寿命
多层O型圈+金属密封结构，阻挡润滑油、高温蒸汽、粉尘侵蚀探头线缆，大幅降低现场探头断线故障频次。
标准化电缆布线接口
侧面NPT格兰头规范敷设同轴电缆，屏蔽层统一单点接地，抑制励磁、变频器电磁干扰。
兼容主流监测系统
探头信号可接入3500监测框架、990/991二线变送器，最终将轴振/轴位移4–20mA信号送入ABB Symphony、GE Mark VIe、Ovation DCS参与ETS保护逻辑。
