一、完整型号分段释义
86517-01-01-01-02
86517：独立外置式压电加速度电荷放大器系列，区别于3500机架内置采集卡
第1位01：传感器灵敏度匹配50 pC/g压电加速度计
第2位01：最大容许线缆总电容8300pF，适配长距离高温低噪电缆
第3位01：25Hz高通滤波截止频率，过滤低频扰动
第4位02：SIRA本安防爆认证（Ex ib IIC T4），可用于化工、油气防爆危险区域
二、产品基础定位
独立防爆型电荷调理单元，专门配套330400/330425压电加速度传感器，将压电探头输出的微弱电荷信号转换成标准电压振动信号；同时内置积分电路，同步输出加速度、振动速度两路信号，适配航改燃气轮机、大型压缩机组高频轴承故障监测，适配老款3300监测系统，存量燃机核心备件。
三、核心电气参数
1.输入适配
输入类型：压电电荷信号，标准50 pC/g探头
线缆上限总电容：8300 pF，支持远距离高温矿物绝缘电缆敷设
过载耐受峰值：100,000 pC，抗机组瞬时冲击振动
2.信号输出规格
加速度输出：10 mV/g
积分速度输出：同步输出振动速度波形，用于轴承、齿轮故障诊断
输出阻抗50Ω，驱动能力强，远距离传输无衰减
频带：25Hz~10kHz，覆盖叶片、齿轮、轴承高频故障频段
3.供电与保护
供电：DC 18~28V，整机功耗≤1.45W
全套硬件诊断：探头断线、短路、线缆电容超限触发Not OK故障干接点
内置EMC滤波，抵御励磁、变频器强电磁干扰，数值无跳变
4.机械与环境

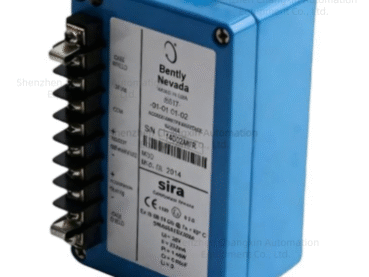

外壳：蓝色铸铝防爆壳体，IP65防护
防爆等级：Ex ib IIC T4，SIRA认证，危险区域就地安装
工作温度：-40℃~+65℃
安装：墙面/支架固定，航空插头接入加速度电缆，端子排输出监测信号
