一、型号分段释义

135613-01-00

135613：DC供电一体式LVDT缸胀传感器系列（内置驱动电路，区别于分体式24765探头+27465前置器方案）

01：标准量程0~25.4mm（0~1.0英寸）线性行程

00：标准工业普通型，无防爆认证，箱体底板安装款

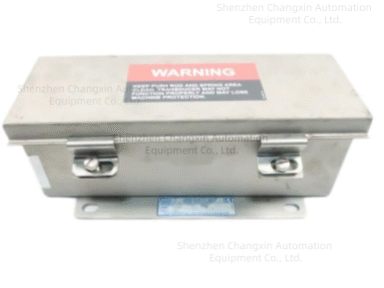

产品全称：High Temperature Case Expansion Transducer Assembly(DC)，集成LVDT+内置驱动变送电路一体化总成，专门监测汽轮机汽缸、轴承座冷热态热膨胀量，属于TSI危急监测核心静态位移测量元件。

二、核心电气与机械参数

1.供电与输出

供电：24VDC直流供电，整机功耗约10mA

标准输出：0~5VDC线性对应0~25.4mm缸体膨胀；也可配套转换单元输出4–20mA接入DCS

线性度：≤0.25%FS；温漂最大0.05%/℃，长期冷热启停数值漂移极小

频响：DC~200Hz，仅采集缓慢热膨胀静态位移，自动过滤振动杂波

2.机械结构（-01标配）

铁芯推杆有效行程：87.6mm，有效测量区间25.4mm

外壳：不锈钢密封箱体，Type4防水防尘，内置弹簧推杆结构，自动贴合缸体滑键

耐冲击：250g/11ms；抗振动10g 0~2kHz，适配机组长期振动工况

3.环境耐受

传感器本体工作温度：-25℃~+85℃；配套推杆耐高温，适配汽机高温缸体测点

存储温度：-55℃~+125℃；全金属屏蔽外壳，抑制励磁、变频器电磁干扰

防护IP65，防润滑油、冷凝水、粉尘侵入

4.内置故障诊断

实时检测推杆卡涩、探头断线、超量程行程，输出电压偏移预警；故障干接点可单独引出上传控制系统报警，不会触发虚假膨胀停机。

三、核心功能

一体化LVDT缸胀测量（一体式省去外置前置器）

对比分体方案24765探头+27465前置器，135613内置完整驱动与信号调理，无需额外导轨前置盒，直接输出标准电压信号，大幅简化机柜布线。

汽缸热膨胀均匀性监测

监测汽缸、轴承座冷热膨胀位移，判断缸体滑销系统是否卡涩、膨胀不均，防止汽缸变形、动静部件摩擦，是汽机DEH/TSI必备监测通道。

双系统兼容对接

信号直连3500/40位移监测模块，参与ETS保护逻辑；

输出0~5V电压可转换为4–20mA，接入ABB Symphony、GE Mark VIe、Ovation DCS画面显示、报警、SOE时序记录。

长周期稳定静态测量

LVDT差动无接触原理，无磨损、零点漂移极低，适配机组常年启停冷热态持续监测。

故障隔离设计

单只传感器回路故障仅影响本通道，不干扰机组轴振、轴位移等其他TSI监测通道。
