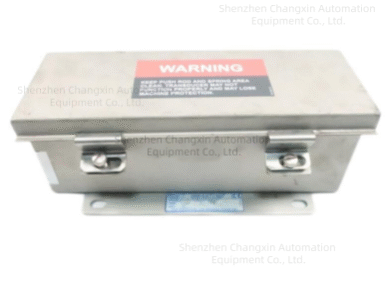

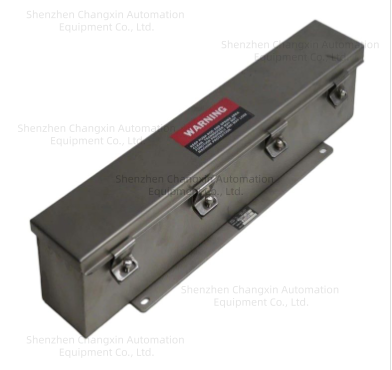

Bently Nevada 27465-01 Proximitor®Sensor长行程LVDT位移前置放大器
一、基础型号与产品定位
型号释义
27465：专用LVDT机壳膨胀/热膨胀前置器系列；后缀-01为标准DIN导轨安装版本，区别于常规3300XL/7200电涡流前置器，不兼容电涡流探头，仅配套LVDT线性位移传感器（24765系列机壳膨胀探头）。
核心用途
处理汽轮机缸体、机组底座热膨胀（机壳膨胀）位移信号，属于TSI机组安全监测专用信号调理单元，大量配套火电汽轮机组DEH、ETS监测系统，存量机组专用备件。
安装形式：35mm标准DIN导轨卡扣式，金属屏蔽外壳，机柜内独立外置安装。
二、核心电气参数
供电规格
供电电压：-18~-24VDC直流负电源供电
整机功耗极低，适配机柜冗余电源供电架构
测量输出特性
标准灵敏度：0.346 V/mm（8.79 V/in），线性输出间隙电压，对应机壳热膨胀行程
线性测量量程：覆盖机组汽缸冷热态膨胀全行程
频响：直流静态测量为主，适配缓慢热膨胀位移，兼顾低频振动扰动滤波
回路故障诊断（Not OK）
实时检测LVDT探头断线、短路、铁芯脱出超限：
回路异常时Not OK无源干接点断开，输出故障预警；
故障安全设计，不会输出满量程造成DCS虚假膨胀保护跳闸。
硬件接口
专用航空插头：对接24765系列LVDT热膨胀探头；
弹簧端子排：电源输入、间隙模拟电压输出、Not OK故障反馈；
内置测试校验引脚，无需移动设备即可标定零点与量程。
环境参数
前置器工作温度：-40℃~+100℃；
配套LVDT探头耐高温，适配汽机高压缸高温测点；
全EMC屏蔽、多层滤波，抑制励磁、变频器电磁干扰，避免膨胀数值跳变。
三、核心功能
汽缸热膨胀专用信号调理（独有功能）
区别于测轴振/轴位移的电涡流前置器，专门采集汽缸、轴承座冷热态膨胀量，判断机组缸体膨胀是否均匀，防止动静摩擦、汽缸变形。
静态高精度位移测量
LVDT差动感应原理，零点温漂极小，长期运行数值稳定，适合机组启停全过程持续监测。
双系统对接兼容
信号送入3500/40位移监测模块，参与汽机ETS保护逻辑；
可搭配990系列变送单元，输出4–20mA标准信号接入ABB Symphony、GE Mark VIe、Ovation DCS画面。
在线故障预警
探头线缆老化、铁芯卡涩提前报警，避免机组运行中热膨胀监测通道失效。
