一、基础信息

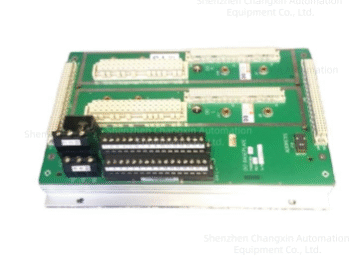

完整型号：7400209B-030
商用别名：DO2401 Digital Output Baseplate
品牌：Triconex（施耐德旗下，英维思Invensys）
品类：Trident系统专用数字输出I/O基板（底座）
产地：美国原装
认证：IEC 61508 SIL3，满足高危工艺安全联锁要求
二、核心功能
I/O卡承载与总线交互
适配Trident系列DO数字输出卡件，内置TMR三重冗余背板总线，实现控制器与输出卡的信号、供电传输。
现场信号转接与隔离
基板集成螺钉接线端子，直接对接现场电磁阀、跳闸线圈、声光报警等执行负载；通道与系统侧1500V电气隔离，抑制现场干扰。
回路故障保护与诊断
单通道独立过流、短路保护，硬件实时诊断通道断线、短路故障；单通道故障不会造成整基板失效，符合SIL3容错标准。
三、硬件电气参数
1.通道配置
标准通道：16路隔离数字输出（部分组态支持24通道）
输出类型：固态/继电器干接点输出，兼容24VDC现场负载
单通道电流：最大2A；基板总输出电流上限4A
2.电气规格
系统供电：24VDC±10%（由Trident机架背板供电）
绝缘耐压：通道↔系统背板1500V AC
信号响应时间：≤2ms
接线端子：螺钉式，适配0.5~2.5mm²线缆
3.环境与机械参数
工作温度：0℃~+60℃
存储温度：-40℃~+85℃
湿度：5%~95%RH，无凝露
抗振动：5g振动耐受，机柜内IP20防护
尺寸：220mm×177mm×35mm；净重约1.3kg
安装：标准35mm DIN导轨卡扣安装
