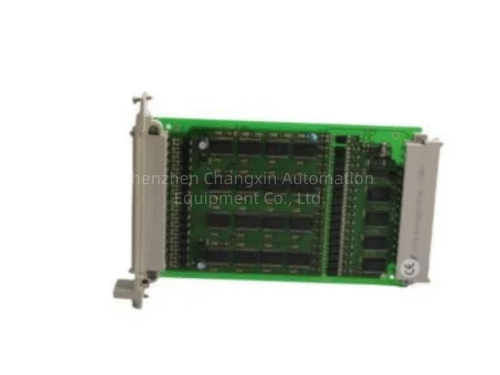

一、基础信息
型号：F3322
品牌：HIMA（德国黑马）
品类：16通道安全相关数字输出模块（DO卡件）
适配系统：HIMA H41q/H51q四重冗余QMR安全PLC（SIS/ESD系统）
安全认证：IEC 61508 SIL3，满足AK6安全等级，高危工艺安全联锁专用
安装规格：标准4TE欧式机架插卡式，19英寸标准控制柜机架安装
二、核心功能
16路独立安全输出
输出24VDC控制信号，驱动现场电磁阀、切断阀、声光报警器、跳闸线圈等执行负载，用于ESD紧急停车、BMS燃烧联锁、FGS火气系统动作输出。
全通道硬件故障诊断
每通道独立LED状态指示灯，实时检测通道短路、过载、断线故障；单通道故障隔离，不会造成整卡失效，故障信息上传安全控制器事件日志。
完善负载保护机制
单通道内置短路保护、过流限流、过压保护；限流动作阈值＞550mA，避免现场感性负载（电磁阀）反向电动势损坏模块。
安全架构适配
兼容1oo2D、QMR四重冗余安全架构，支持模块冗余配置，单点硬件故障不中断安全联锁回路。
三、电气与环境规格
1.输出负载参数
通道总数：16路独立数字输出
额定输出电压：24VDC
单通道最大输出电流：0.5A（12W），可驱动阻性、感性负载、指示灯负载
输出类型：推挽/开路集电极可组态
2.供电功耗
背板逻辑供电：5VDC，消耗110mA
外部现场供电：24VDC，空载功耗150mA（不含现场负载）
3.环境工况
工作温度：-25℃~+70℃
存储温度：-40℃~+85℃
湿度：5%~95%RH，无凝露
防护等级：IP20（仅控制柜内部使用）
