一、基础信息

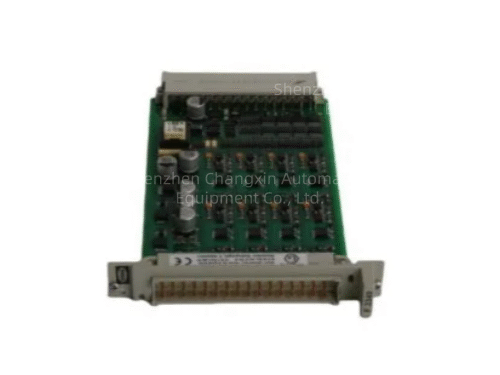

完整型号：F3349
品牌：HIMA（德国黑马）
品类：F系列高密度混合数字I/O安全模块（16DI+8DO）
适配系统：HIMatrix H41q/H51q 1oo2D双重冗余SIS安全PLC
安全认证
IEC 61508/IEC 61511 SIL3；冗余组态可达SIL4
TÜV AK6、ATEX Zone2、UL/CSA、FM I级2区防爆认证
安装规格：标准4TE欧式机架插卡，19英寸控制柜机架安装
二、核心功能
16路DI+8路DO一体化高密度I/O
单卡集成16路数字输入、8路数字输出，兼顾现场开关信号采集与执行机构驱动，节省机架槽位空间。
DI：采集现场压力开关、限位、ESD就地按钮、火焰检测触点；
DO：驱动电磁阀、切断阀、声光报警器、小型跳闸线圈。
全通道双驱动回读诊断架构
每一路输出配备双独立驱动电路+输出状态实时回读比对；输出指令与实际回路反馈不一致时，通道自动失电进入安全状态，满足高诊断覆盖率SIL安全要求。
多重电气隔离与防护
通道之间、通道与背板之间750VAC隔离；集成ESD、浪涌、短路、过流、反接保护，单通道故障独立隔离，不会造成整卡失效。
完整硬件故障诊断
每通道独立LED状态指示灯，实时监测断线、短路、负载丢失、背板通讯故障；故障代码上传安全控制器事件日志。
冗余适配
支持模块冗余配置，单点硬件故障不中断安全联锁回路。
三、电气与环境规格
1.通道电气参数
数字输入：16通道，额定24VDC，输入电流1mA，输入阻抗10kΩ
数字输出：8通道，单通道额定输出电流500mA，24VDC驱动负载
输出响应时间：≤3ms，满足ESD快速安全动作需求
2.供电与功耗
系统背板供电：24VDC
整机静态功耗：≤6W（不含现场负载）
3.环境工况
工作温度：-20℃~+60℃
存储温度：-40℃~+85℃
湿度：5%~95%RH，无凝露
防护等级：IP20（仅控制柜内部安装）
MTBF：＞210万小时，高可靠长寿命设计
