Advant Master DCS SC510子模块托架电厂老旧DCS备件现货
产品核心摘要
完整型号：SC510
物料订货号：3BSE003832R1
品牌：ABB（原Bailey Advant平台，能源业务归属Hitachi Energy）
官方定义：SC510 Submodule Carrier without CPU（无子模块/不含CPU载体底板）
适配系统：Advant Master/MOD300 DCS（AC450、AC460控制器机架）
硬件形态：VME欧式标准插卡，板载两组子模块插槽，用于插接PM510系列CPU子板
核心功能
作为AC450/AC460控制器机箱内承载基座底板，本身无运算芯片；提供背板总线接口、电源分配、信号路由；承载PM510V16等CPU子模块，实现控制器核心运算单元与机架总线的数据交互；具备硬件线路诊断、电源监测功能。
重要说明：SC510只是载体底板，单独无法运行，必须搭配PM510 CPU子模块成套使用。

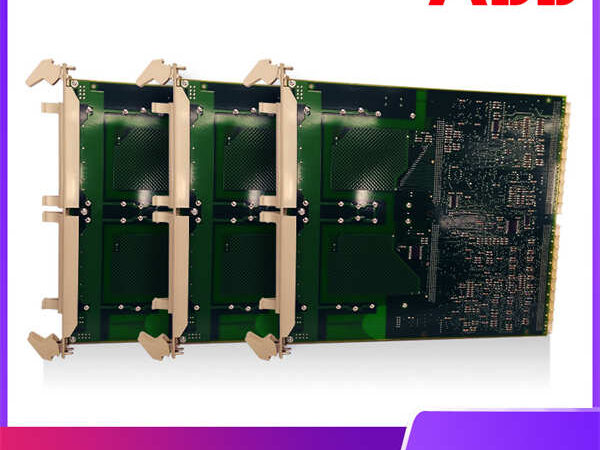

SC510-3BSE003832R1
产品深度介绍
SC510（3BSE003832R1）是ABB Advant Master（MOD300）老款DCS控制器关键载体板。
Advant AC450/AC460控制器采用分层架构：SC510母板插入机架，插槽内插接PM510处理器子卡，组合构成完整控制器单元。母板负责总线信号转接、供电、信号隔离；CPU子板承担控制逻辑、PID运算、顺序控制。
广泛服役于国内火电、造纸、化工老装置MOD300 DCS系统。一旦SC510故障，直接导致控制器离线，整套控制站失去运算能力。
区分要点：
SC510=承载母板（空底板）
PM510=CPU处理器子板，二者配套成套上机。
关键技术规格
表格
参数项参数详情
完整型号SC510，物料号3BSE003832R1
适配控制器Advant AC450/AC460（MOD300 DCS）
硬件形式VME欧式插卡，双夹层子卡插槽
支持子模块PM510V16系列CPU子板
总线接口Advant内部控制总线
供电DCS机架背板统一供电
工作温度0℃~+60℃（控制柜无凝露）
组态软件Advant Builder/Control Builder
