ABB REX521GHHPSH08G|工业变电站中压回路保护IED整机通电测试一年质保
产品核心摘要
完整型号：REX521GHHPSH08G
品牌：ABB Relion®520系列
产品类型：多功能馈线/大中型电机综合保护测控IED
核心用途：中压开关柜进出线回路、电机馈线保护，实现保护、测量、断路器控制、故障录波一体化
型号配置简述
GHH：标准4路电流+4路电压模拟量输入；8DI/6DO；
P：宽范围交直流通用辅助电源；
S：标准面板；H：50Hz；08G=硬件固件版本
产品深度介绍
REX521是ABB经典中压综合保护装置，REX521GHHPSH08G为其中主流硬件配置版本，广泛应用于6kV/10kV工业配电室、变电站。
支持中性点不接地、谐振接地、小电阻接地、直接接地各类电网。
可作为馈线保护，也可用于大中型三相异步电机保护，亦可充当变压器后备保护。
调试软件统一使用PCM600。

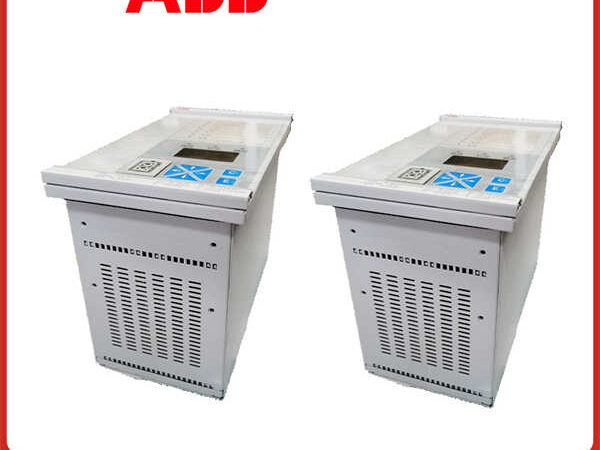

REX521GHHPSH07G
关键技术规格
表格
参数项参数详情
型号REX521GHHPSH08G
适用场景中压馈线保护、高压电机保护、变压器后备保护
CT输入1A/5A（由装置配置定义）
PT额定输入100V
辅助电源AC/DC 24～240V宽幅通用
开关量8路数字输入DI；6路继电器输出DO（含高速跳闸输出HSPO）
保护核心功能三段定时限/反时限过流、方向过流；非方向/方向接地故障；热过载；过压、欠压；频率保护；断路器失灵保护；跳闸回路监视
记录功能最多50条时标事件；故障扰动录波DREC
通讯接口双路RS485（Modbus/103/SPA）
工作温度-40℃~+70℃
安装方式标准4U嵌入式盘面安装
