CI854AK01老款Profibus通讯卡替代型号CI854BK01一年质保

产品核心摘要

型号全称：CI854AK01

物料编号：3BSE030220R1

品牌：ABB

适用系统：AC800M控制器/System 800xA DCS平台

产品类型：PROFIBUS‑DP/DP‑V1主站通讯接口模块（CI854A系列）

核心作用：为AC800M扩展Profibus DP总线，连接第三方变频器、S800‑LIO远程IO、现场仪表；双DB9接口支持总线线路冗余

配套底座：TP854（底座必须配套，模块不可单独使用）

产品深度介绍

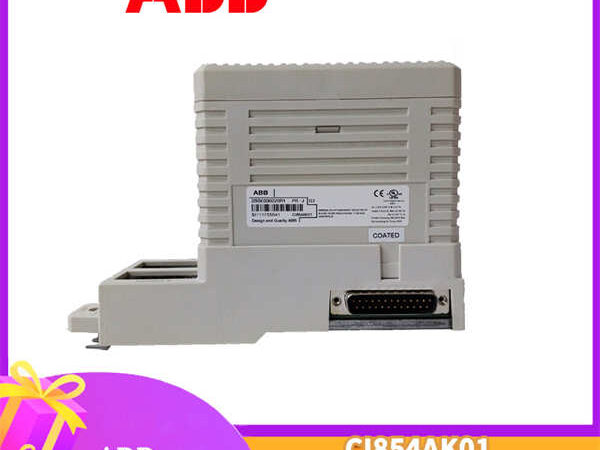

CI854AK01（3BSE030220R1）是AC800M平台经典Profibus‑DP主站通讯卡，广泛用于火电、化工、造纸生产线。

模块安装在TP854底座上，通过CEX‑Bus总线与PM861/PM864/PM865等CPU通讯；自带两路DB9 Profibus接口，支持双总线冗余布线，单条总线断线不中断通讯。

同时支持DP周期性交换数据+DP‑V1非周期读写，适配ABB多传动变频器、第三方Profibus从站设备。

⚠️采购重要提醒

模块必须搭配TP854底座，底座损坏仅更换上层CI854AK01无法工作；

CI854AK01≠CI854BK01，硬件、固件底层不同；新项目推荐CI854BK01，存量老系统优先采购同型号CI854AK01；

区分CI854AK01与CI854AK01‑EA（3BSE049146R1，硬件版本差异，不可随意代换）。

关键技术规格

表格

参数项参数详情

型号CI854AK01物料号3BSE030220R1

通讯协议PROFIBUS‑DP V0/DP‑V1（主站Master）

传输速率9.6 kbps~12 Mbps自适应

总线接口2×DB9母口，支持线路冗余

系统总线CEX‑Bus（与CPU背板通讯）

供电由CEX‑Bus总线供电，无需外部24V

安装DIN导轨安装，搭配TP854底座

外形尺寸127.5×185×59 mm

重量≈0.6 kg

工作温度-20℃~+60℃

支持功能总线线路冗余、CPU主站冗余、DP‑V1非周期通讯

组态软件Control Builder M（CB M）
