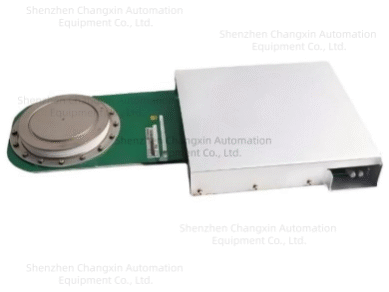

ABB 5SHY3545L0003
型号：5SHY3545L0003
完整物料号：3BHB004692R0001
品牌：ABB
器件类型：圆盘压接式一体化IGCT功率总成（IGCT本体+集成门极驱动单元）
所属系统：AC800PEC平台，UNITROL6000励磁、ACS6000高压变频器功率单元，原厂停产，全新、拆机备件流通。
核心功能
集成门极换流晶闸管IGCT整套组件，圆盘压接结构；接收GDU/GDI门极驱动板下发的光纤触发脉冲，完成大功率功率回路开通、关断控制，用于高压变频逆变桥、励磁系统有源逆变功率变换。
内置门极检测回路，采集器件温度、过流、短路故障信号，快速反馈给AC800PEC主控，实现硬件快速闭锁保护。
双面散热结构，适配水冷散热器；器件与驱动回路配对，不可随意拆分混用；不能与5SHY3545L其他后缀版本直接互换。
属于高压功率部件，更换作业必须执行高压安全规范，严格执行绝缘耐压测试、核对散热器压接力矩。
关键参数
表格
项目参数
器件类型集成门极换流晶闸管IGCT总成
阻断电压4500V等级
冷却方式双面水冷压接安装
结温范围-40℃~+125℃
适用设备UNITROL6000励磁、ACS6000高压变频功率单元
安装要求必须使用规定力矩压紧双面散热器
产地瑞士
常见故障现象
功率单元报IGCT故障，励磁/高压变频无法启动，器件触发失败；
功率回路短路，功率熔断器熔断，器件击穿；
压接力矩不足，运行过程随机报过温故障跳闸；
内部驱动电路老化，出现随机闭锁停机；
