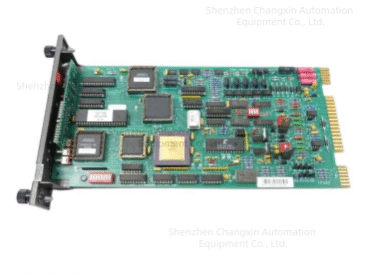

ABB Bailey SPTPS02

型号：SPTPS02（Turbine Protection Module，汽轮机保护子模块）

品牌：ABB Bailey（贝利）

所属系统：Symphony/INFI‑90 Harmony HR机架，汽轮机专用超速跳闸保护卡件，火电厂汽机保护专用子模件，原厂停产，拆机/翻新备件流通。

核心功能

HR机笼插卡式汽轮机硬件保护模块，不可独立工作，装配于Harmony HR机架，配合SPTUR01汽轮机主控卡协同工作；硬件回路实现汽轮机超速保护、跳闸逻辑判断，独立硬回路跳闸输出，不依赖DCS软件逻辑，保障汽机保护可靠性。

接收转速探头脉冲信号、跳闸硬接点输入；完成转速测量、超速判别、跳闸条件逻辑运算；输出硬继电器跳闸接点，驱动汽机ETS跳闸回路。具备高速硬件处理，保护响应时间毫秒级。

通过Symphony机架背板总线，将转速、报警、跳闸事件上传DCS系统，实现画面显示、事件记录；板卡硬件自诊断，检测通道故障、板卡异常，上报告警。

SPTPS02与SPTPS01版本硬件不能直接互换；更换后需要下装汽机保护组态，校验超速定值、跳闸逻辑，做模拟传动试验。

关键参数

表格

项目参数

板卡类型HR机架插卡，汽轮机保护子模件

供电机架背板5VDC，功耗约7W

输入转速脉冲通道、多路跳闸离散接点输入

输出继电器硬接点跳闸输出

响应时间硬件毫秒级保护动作

工作温度0℃~+60℃

净重约0.48kg

产地瑞典
