Austria Bachmann LX700/DD256/CF512MB风机主控系统操作面板RTOS/Wince系统

产品核心摘要

型号：LX700/DD256/CF512MB（整机型号WT205）

品牌：Bachmann（巴赫曼，奥地利）

系列：WT205工业人机界面HMI，风机主控系统配套操作面板，非PLC控制器，AMD Geode LX700无风扇处理器，广泛用于风力发电机组M1控制系统。

核心功能：机组状态显示、参数修改、故障报警查看、本地操作；支持M1‑RTOS/Windows CE双系统；256MB DDR内存，512MB CompactFlash固态存储；自带以太网、RS232、RS485、USB接口；面板正面IP65防护，机柜嵌入式安装。

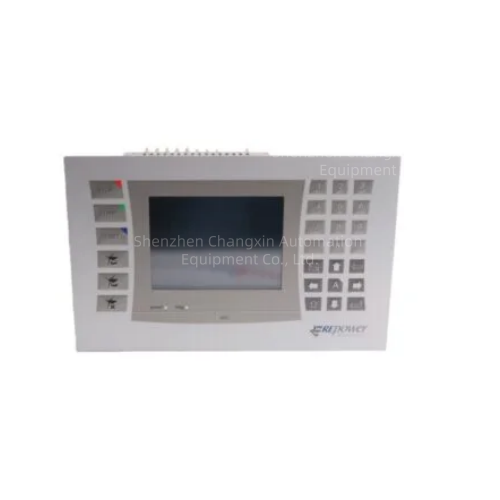

产品形态：整机嵌入式面板，前面板带按键+液晶屏，后部散热壳体，24VDC供电。

重要区分：

LX700/DD256/CF512MB是HMI操作面板，不是巴赫曼CPU控制器，不能独立运行机组控制逻辑，必须对接巴赫曼M1系列主控CPU（MX200/MX300）。

DD256=256MB DDR内存；CF512MB=512MB CF闪存卡；CF卡存储系统镜像与HMI项目，备件CF卡固件版本必须和现场机组匹配。

不要混淆WT305E系列，硬件外壳、接口不兼容，不能直接互换。

产品深度介绍

LX700/DD256/CF512MB（WT205）是风电行业大量使用的巴赫曼工业操作面板，无风扇AMD Geode LX700 433MHz处理器，256MB内存，512MB CF卡存储系统与HMI画面工程，多用于风机机舱/底部控制柜本地人机交互。

面板通过以太网对接M1主控，实现风机参数设置、故障查询、启停操作；具备看门狗，支持系统诊断；常见故障：屏幕花屏、不开机、CF卡损坏、网口通讯中断、按键失灵；主控CPU及通讯链路正常，仅本机操作终端失效。

更换要点：断电拆装面板；备件确认硬件型号、CF卡固件版本；导入原有HMI项目镜像；上电测试画面显示、按键、以太网通讯、机组参数读写。

关键技术规格

表格

参数项参数值

型号LX700/DD256/CF512MB（整机WT205）

处理器AMD Geode LX700 433MHz，无风扇设计

内存DD 256MB DDR

存储CF 512MB CompactFlash卡

操作系统M1‑RTOS/Windows CE（按机组配置）

屏幕彩色LCD，带实体功能按键

接口以太网、RS232、RS485、USB

供电24VDC（18‑30VDC）

前面板防护IP65；后部IP20

工作温度-20℃~+60℃

安装方式控制柜嵌入式开孔安装

重量约2.0kg
