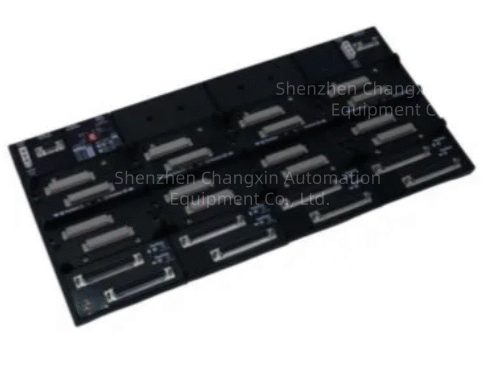

Foxboro P0926JMA Baseplate，8‑slot FBM底板，双冗余电源输入，时间同步总线

产品核心摘要

型号：P0926JMA

品牌：Foxboro（现归属Schneider施耐德）

系列：I/A‑Series DCS，8槽模块化FBM现场总线模块底座（Baseplate底板），不属于IO/CPU功能板卡，为FBM系列模块提供物理安装、供电、现场总线信号路由、时间同步。

核心功能：最多安装8块FBM现场总线模块（FBM200系列）；支持主备双路24VDC冗余供电；背板承载Fieldbus现场总线、Time‑strobe时间同步信号；拨码开关设置底板地址；支持FBM模块热插拔；DIN导轨/面板安装，构成FBM子系统机柜单元。

产品类型：无源+背板电路底板，无现场IO端子，FBM模块直接插装，外部24VDC供电接入底板。

重要区分：

P0926JMA只是底座底板，不具备采集、控制逻辑，必须搭配FBM系列IO模块（FBM207/FBM242等）使用，不能单独工作。

区分同家族底板P0926JKA、P0926LMA，槽位数量、硬件版本不同，不可直接互换。

仅适配I/A Series FBM200子系统；不能用于Spectrum、EcoStruxure其他系列DCS。

产品深度介绍

P0926JMA为Foxboro I/A‑Series DCS FBM子系统8槽模块化底座，承担FBM模块供电分配、现场总线路由、时间同步信号分发。双路24VDC冗余输入，单路故障不影响整套子系统运行；板载DIP拨码用于底板站址配置；支持FBM模块在线热插拔，在线更换IO模块不中断其余槽位工作。

典型故障现象：部分/全部FBM模块报通讯故障、模块不上电；外部24V供电正常，FBM模块本身无损坏，故障根源为底板背板线路、连接器、供电回路损坏。

更换要点：机柜断电更换底板；DIP拨码严格复制原底板地址；依次插回FBM模块；上电检查全部模块总线识别、通讯状态。参考MTBF为底板硬件寿命。

关键技术规格

表格

参数项参数值

型号P0926JMA

适配系统Foxboro I/A‑Series DCS FBM200子系统

槽位数量8个FBM模块插槽

供电双冗余24VDC±10%输入

总线Fieldbus现场总线、Time‑strobe时间同步总线

地址设置DIP拨码开关设置底板站地址

安装方式DIN导轨安装/面板固定安装

热插拔支持FBM模块热插拔

工作温度0℃~+60℃

湿度5‑95%RH，无凝露
