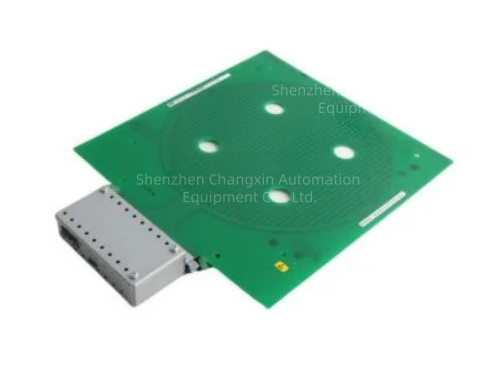

UFC789 AE101 ABB AC800PEC，励磁系统快速信号控制板，支持冗余配置电厂备品
产品核心摘要
型号：UFC789‑AE101；订货物料号：3BHE014023R0101；简称FSCD（Fast Signal Control Device）高速信号控制模块
品牌：ABB
系列：AC800PEC电力电子控制器，UNITROL 6000发电机励磁系统核心控制板卡，机架插卡式高速运算板，可单模块运行或双冗余配置。
核心功能：FPGA+CPU混合架构，承担UNITROL6000励磁系统高速闭环运算；实现AVR自动电压调节、励磁限制逻辑、Pulse脉冲触发、采样信号处理、故障诊断；负责晶闸管整流桥的实时脉冲控制；支持冗余运行，与PSB、PPC等板卡协同完成整套励磁控制；板载状态LED，故障告警上报励磁系统后台。
产品类型：机架式插卡模块，背板总线互联，外部24VDC冗余供电。
重要区分：
UFC789‑AE101 FSCD是励磁核心运算控制板，不是功率板、不是IO板，需要配合PSB电源板、PPC脉冲板共同组成UNITROL6000励磁单元，不能独立工作。
严格区分物料号3BHE014023R0101，同系列后缀版本不同固件不兼容，不可直接互换。
专用于UNITROL6000励磁系统；不能用于AC800M DCS、其它UNITROL5000老励磁平台。.
产品深度介绍
UFC789‑AE101(3BHE014023R0101)FSCD为UNITROL6000励磁系统高速控制核心板，FPGA负责高速信号采集与脉冲时序，CPU执行AVR调压、各类励磁限制、保护逻辑；接收PT/CT采样，输出晶闸管触发脉冲；支持双模块冗余热备用，故障自动无扰切换；完成励磁系统内部自诊断，故障信息上送DCS/本地HMI。
典型故障现象：励磁系统报FSCD故障、无法建压、脉冲丢失、电压调节异常；外部功率回路、采样回路完好，故障根源为本板硬件损坏。
更换要点：励磁系统停电；机架断电插拔；核对备件固件版本；下载原励磁工程参数；做静态试验，脉冲、限制逻辑、保护功能校验；再进行空载、带载试验。参考MTBF约31000h。
关键技术规格
表格
参数项参数值
型号UFC789‑AE101，物料号3BHE014023R0101
适配系统ABB UNITROL 6000励磁系统，AC800PEC平台
硬件架构FPGA+高性能CPU，高速实时闭环控制
供电24VDC，支持冗余供电输入
功能AVR电压调节、励磁限制、晶闸管脉冲生成、故障自诊断、冗余切换管理
通讯内部背板高速总线，对接PSB、PPC板；对外系统通讯接口
运行模式单机/双冗余热备用
安装标准机架插卡模块
工作温度0℃~+60℃
