核心基础信息

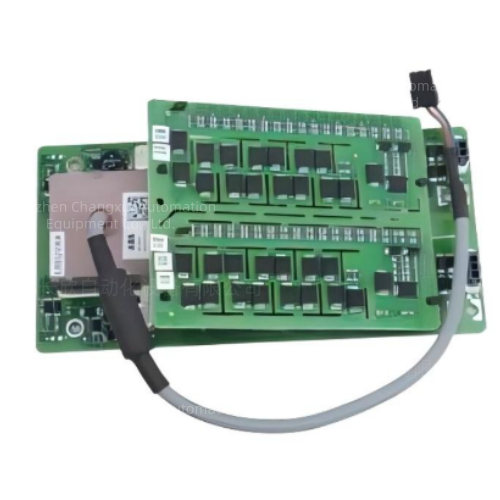

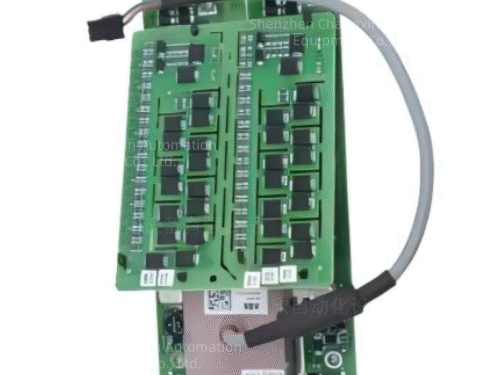

ABB GD C806 B05（物料号3BHE036290R0005）是ABB工业自动化产品线的高性能IGBT驱动专用控制板模块，成色为全新原装New Surplus，属于GD C806系列高压电力电子系统配套核心板卡，专为大功率变流器场景设计。
📋 完整技术参数
表格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | GD C806 B05 |
| 物料编号 | 3BHE036290R0005 |
| 核心功能 | IGBT功率器件门极驱动、状态采集与故障保护 |
| 额定工作电压 | DC 24V ±10% |
| 整机功耗 | ≤18W |
| 驱动通道数量 | 6路独立IGBT驱动输出 |
| 驱动输出峰值电流 | ±15A |
| 驱动输出电压 | +15V（开通） / -9V（关断） |
| 信号隔离等级 | 10kV AC 控制侧与功率侧全电气隔离 |
| 通讯接口 | 1路光纤串行通讯，传输速率10Mbps |
| 工作环境温度 | -40℃ ~ +75℃ |
| 存储温度范围 | -40℃ ~ +85℃ |
| 绝缘耐压 | 12kV AC（1分钟，控制侧与功率侧之间） |
| 安装方式 | 变流器功率单元内部壁挂安装 |
| 防护等级 | IP20 |
| 平均无故障运行时间 | >90000小时 |
| 净重 | 约0.7kg |
| 外形尺寸 | 180mm×130mm×45mm |
| 适配标准 | 符合IEC61800工业变频驱动安全标准 |
🔧 核心功能特性
该控制板作为大功率变流器主控单元与IGBT功率器件之间的核心枢纽，将主控下发的PWM信号转换为大功率门极驱动脉冲，同时实时采集IGBT的过流、过温故障状态回传主控，保障功率器件安全稳定运行。
- 6路独立驱动通道设计，单模块可直接驱动三相全桥6个IGBT器件，大幅减少变流器内部板卡数量
- 10kV级全电气隔离设计，完全阻断功率侧高压尖峰串入控制侧，避免主控系统损坏
- 内置硬件级过流、过温快速保护机制，响应时间≤1μs，故障状态下可快速关断IGBT，避免器件永久性损坏
- 光纤通讯接口完全规避电磁干扰，在高压强电磁环境下实现驱动信号的零丢包传输
- 支持驱动参数灵活配置，可适配不同品牌、不同功率等级的IGBT器件，无需更换硬件即可完成驱动适配
🏭 典型适配场景
- ABB大功率中压变频调速系统的功率单元IGBT驱动控制
- 大型同步发电机励磁系统功率桥臂IGBT驱动与状态监测
- 柔性交流输电（FACTS）装置、高压SVG静止无功发生器的功率单元驱动
- 冶金行业大功率直流传动装置、电解整流电源的IGBT功率模块驱动
- 存量ABB大功率电力电子系统的老旧驱动板备件替换、驱动系统升级改造
