核心基础信息

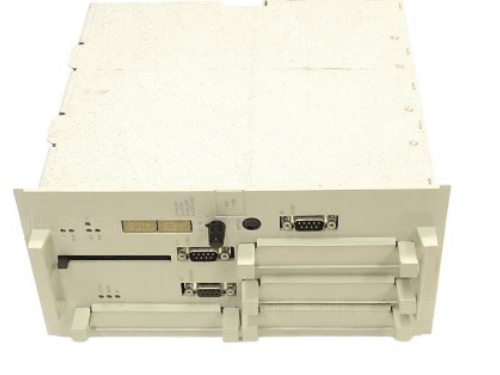

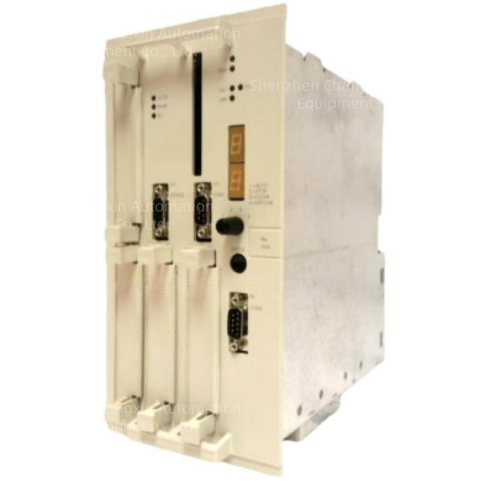

ABB PM150V04（物料号3BSE009597R1）是ABB AC500系列PLC平台的高性能处理器模块，成色为全新原装New Surplus，是中小型工业自动化控制系统的核心运算单元，适配ABB主流工业控制架构。
📋 完整技术参数
表格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PM150V04 |
| 物料编号 | 3BSE009597R1 |
| 核心处理器 | 32位高性能工业级CPU，主频48MHz |
| 用户程序内存 | 192KB 非易失性Flash存储 |
| 数据内存 | 48KB RAM，支持掉电保持 |
| 最大I/O扩展能力 | 最多支持2048点数字量I/O / 512点模拟量I/O |
| 额定工作电压 | DC 24V ±20% |
| 整机功耗 | ≤8W |
| 通讯接口 | 1个RS-232/RS-485可切换串口、1个Ethernet 10/100Mbps以太网口 |
| 支持通讯协议 | Modbus RTU、Modbus TCP、PROFINET、ABB专用现场总线协议 |
| 程序扫描周期 | 最短≤1ms（1K条逻辑指令） |
| 工作环境温度 | 0℃ ~ +60℃ |
| 存储温度范围 | -40℃ ~ +85℃ |
| 绝缘耐压 | 500V AC 通道间电气隔离 |
| 安装方式 | 标准DIN导轨安装，适配AC500系列PLC机架插槽 |
| 防护等级 | IP20 |
| 平均无故障运行时间 | >85000小时 |
| 净重 | 约0.45kg |
| 外形尺寸 | 120mm×95mm×40mm |
| 适配标准 | 符合IEC 61131-3工业PLC安全标准 |
🔧 核心功能特性
该处理器模块作为中小型PLC系统的运算核心，依托高可靠实时运算能力，完成现场信号采集、逻辑运算、闭环调节与指令输出，是实现中小型产线自动化控制的核心部件。
- 支持多任务分时调度，可同时处理逻辑控制、运动控制、数据通讯多类任务，满足中小型产线的实时性控制要求
- 内置硬件级实时时钟与大容量掉电保持数据区，断电后关键工艺数据可永久保存，无需额外配置备用电池
- 搭载完善的硬件看门狗与故障自诊断机制，异常状态下自动触发安全停机逻辑，避免设备误动作
- 原生兼容ABB Automation Builder组态软件，支持IEC 61131-3全系列编程语言，工程开发调试便捷高效
- 支持热插拔操作，无需系统完全停机即可完成模块更换，大幅降低产线维护停机时长
- 可无缝对接ABB AC500系列全系列I/O扩展模块、通讯模块，灵活适配不同规模的自动化控制需求
🏭 典型适配场景
- 制造业：汽车零部件装配生产线、小型包装生产线的全流程自动化控制
- 电力行业：小型水电站辅机控制系统、变电站低压侧自动化监控节点
- 市政行业：城市污水处理厂单工艺段控制、自来水厂加压泵站自动化控制
- 轻工行业：食品加工生产线、造纸生产线复卷工段的工艺逻辑控制
