产品核心摘要
- 型号: T8480
- 品牌: ICS Triplex (罗克韦尔自动化旗下)
- 系列: Trusted TMR 安全仪表系统系列
- 核心功能: SIS系统安全调节回路的模拟量指令输出，驱动现场调节阀、智能定位器等安全负载
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型: SIL3级安全模拟输出模块
- 关键规格: TMR三重冗余架构、SIL3安全等级、支持热插拔不停机更换
关键技术规格
表格
| 参数项 | 具体数值 |
|---|---|
| 核心架构 | 硬件实现容错(HIFT)三重模件冗余(TMR) |
| 安全表决机制 | 每输出周期硬件级三取二(2oo3)表决 |
| 安全完整性等级 | SIL3 (符合IEC 61508/IEC 61511标准) |
| 输出类型 | 4-20mA电流信号 / 1-5V电压信号 可自由组态 |
| 单通道输出精度 | ±0.1% 满量程 |
| 总输出通道数 | 8路独立模拟输出通道 |
| 隔离耐压 | 通道间、通道与系统侧 2500V AC 耐脉冲光电隔离 |
| 绝缘电阻 | ≥ 100 MΩ (500V DC摇表测试) |
| 工作环境温度 | -20 ~ 70 °C |
| 相对湿度 | 10% ~ 90% 无凝露 |
| 安装方式 | 标准Trusted机架插槽安装，支持DIN导轨兼容安装 |
| 配套系统 | ICS Triplex Trusted TMR全系列SIS系统 |
| 安全认证 | CE、ATEX 2区、TÜV IEC61508 SIL3功能安全认证 |
| 整机功耗 | ≤ 12 W |
| 板载功能 | 1ms分辨率SOE事件记录、逐点现场接线故障自动监测 |
| 供货状态 | 原厂密封包装，现货库存充足 |
产品深度介绍

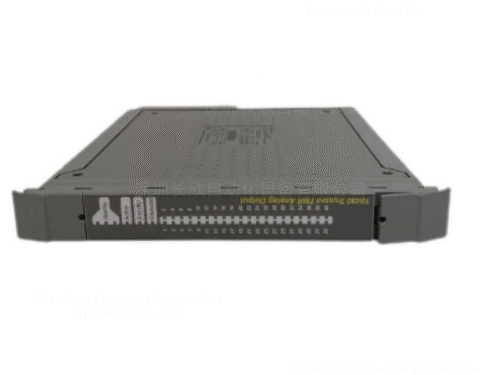

对于负责高危工业场景SIS系统维护的工程师来说，T8480是整个安全仪表系统里最核心的调节回路执行输出卡件。
它是Trusted TMR安全仪表系统的旗舰级SIL3模拟输出模块，每一个输出通道在硬件底层都做了三重复制，三路独立信号处理单元并行输出指令，单路通道发生故障时，另外两路仍能通过硬件表决屏蔽错误，确保安全调节指令准确下发，彻底消除模拟输出单点故障隐患。现场实测在60°C高温的炼化车间控制柜内运行，连续72小时满负载输出，信号漂移不超过0.05mA，完全满足高危工艺的高精度调节要求。
