描述
一、核心功能与技术参数
1.基本信息
品牌：通用电气（GE）
型号：IS200TTURH1CFD
系列：Mark VI IS200（兼容Speedtronic Mark VI和Mark VIe系统）
结构形式：模块式（部分描述为“其他”形式，可能因应用场景不同）
安装方式：控制室安装（部分描述为“其他”方式）
2.功能特性
核心作用：作为涡轮端子板，用于Speedtronic Mark VIe控制系统，管理燃气或蒸汽轮机的同步控制。
通信接口：
D形外壳连接器（公/母）、插头连接器、螺纹安装的接线板（编号参考）。
支持与PTUR、VTUR等其他PCB协同工作，实现硬件级通信。
组件配置：
表面安装继电器、可变电阻器、中心区域的两个变压器。
两个跳线开关，支持单工或TMR（三重模件冗余）表决模式切换。
环境适应性：
工作电压：24VDC（部分描述为220V，需以具体型号为准）。
温度范围：0°C至60°C，湿度20%至80%（无冷凝）。
重量：0.25公斤（部分描述为1.2公斤，可能因结构差异）。

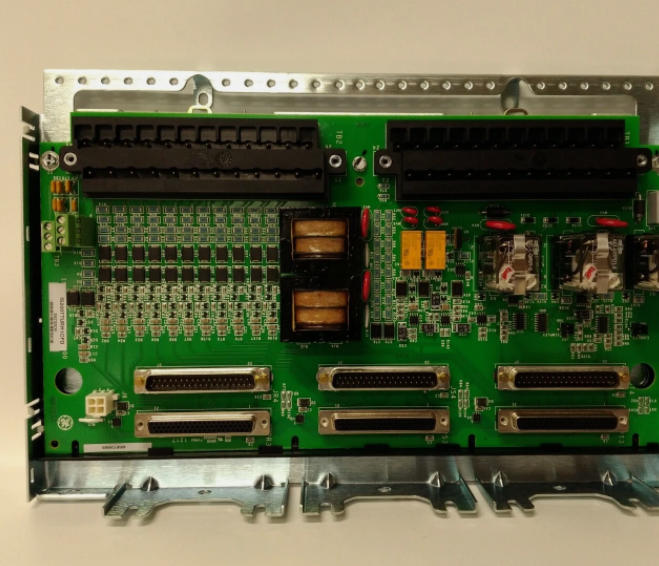

3.物理设计
外观：矩形板，带小切口，便于散热与布线。
连接器：
两个端子排，每排两行螺钉型连接点（编号参考）。
D形外壳连接器（公/母），用于与其他模块通信。
二、应用场景
工业自动化：集成于燃气轮机、蒸汽轮机的控制系统，实现设备同步与实时监控。
发电领域：支持发电机同步控制，确保电力系统稳定运行。
过程控制：应用于化工、石油等行业的复杂设备管理。
1.Core functions and technical parameters
1.Basic information
Brand:GE
Model:IS200TTURH1CFD
Series:Mark VI IS200(compatible with Speedtronic Mark VI and Mark VIe systems)
Structural form:modular(partially described as”other”form,which may vary depending on the application scenario)
Installation method:Control room installation(partially described as”other”method)
2.Functional characteristics
Core role:As a turbine terminal board,used in Speedtronic Mark VIe control system,managing synchronous control of gas or steam turbines.
Communication interface:
D-shaped housing connector(male/female),plug connector,threaded wiring board(number reference).
Supports working in collaboration with other PCBs such as PTUR and VTUR to realize hardware-level communication.
Component configuration:
Surface-mounted relay,variable resistor,and two transformers in the central area.
Two jumper switches,support simplex or TMR(triple module redundancy)voting mode switching.
Environmental adaptability:
Operating voltage:24VDC(partial description is 220V,and the specific model shall prevail).
Temperature range:0°C to 60°C,humidity 20%to 80%(no condensation).
Weight:0.25 kg(partially described as 1.2 kg,possibly due to structural differences).
3.Physical Design
Appearance:Rectangular plate with small cutouts for easy heat dissipation and wiring.
Connector:
Two terminal strips,two rows of screw-type connection points(number reference).
D-shaped housing connector(male/female)for communication with other modules.
2.Application scenarios
Industrial automation:a control system integrated into gas turbines and steam turbines to realize equipment synchronization and real-time monitoring.
Power generation field:Supports synchronous control of generators to ensure stable operation of the power system.
Process control:applied to complex equipment management in chemical,petroleum and other industries.
