一、核心技术参数

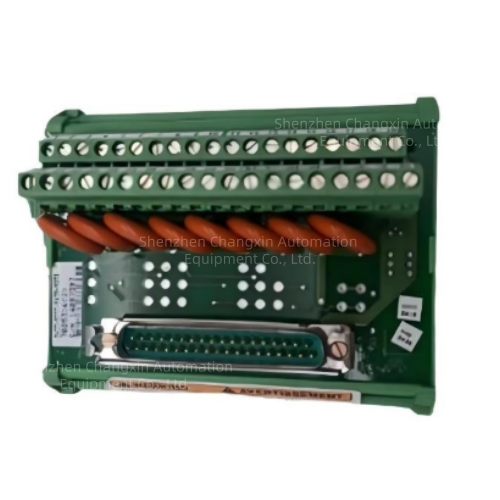

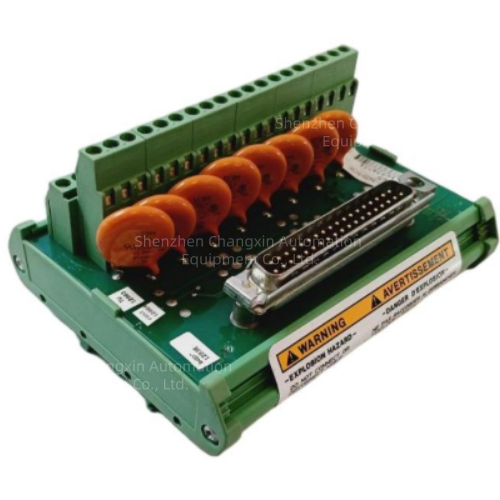

品牌型号：Woodward伍德沃德5437-523
产品类型：模拟现场端子模块（Analog FTM）
接口类型：VMEbus标准工业总线接口
激励电流：2 mA
测量精度：0.5%满量程
隔离等级：1500 Vac连续隔离耐压
输入阻抗：2.2 MΩ
共模抑制比（CMRR）：-90 dB
工作带宽：3 kHz
外形尺寸：6.25×3.50×2.75英寸
整机重量：0.55 lbs
产地：美国
质保期：常规全新备件提供12个月原厂质保
二、核心功能特性
支持多路模拟量输入、输出通道，可灵活连接工业现场各类传感器、变送器、执行器等模拟设备
无缝适配Woodward MicroNet控制平台，同时兼容主流PLC、SCADA、DCS系统
采用三重模块化冗余设计，可将三个内核的模拟输出信号整合至单一端子，提升系统可靠性
板载现场可选跳线，支持隐性故障诊断功能，便于快速定位通道异常
工业级宽温宽压设计，适配严苛工业现场长期连续运行工况
三、典型适配场景
燃气/柴油发动机、蒸汽轮机、水轮机等动力设备的转速调节控制系统模拟信号转接工位
石油化工透平机组控制系统的模拟量信号采集与输出工位，适配高可靠性连续运行工况
电力行业发电机组调速系统的模拟信号传输工位，满足长周期不间断运行要求
工业现场该类关键控制端子模块的预防性备件储备，避免突发故障导致核心动力设备控制中断
