描述
一、核心技术参数
品牌型号：Woodward伍德沃德5501-380

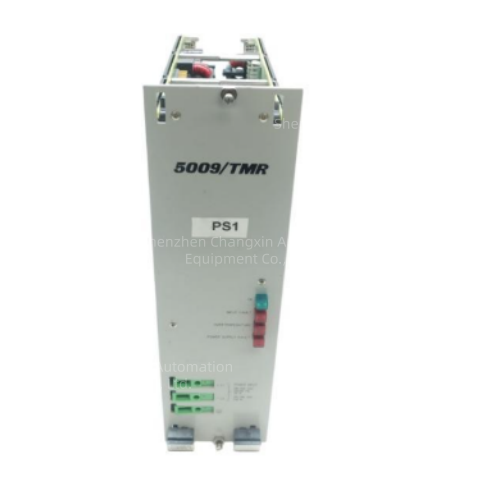

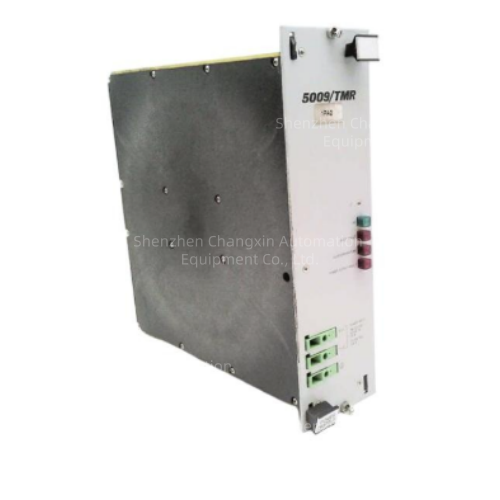

产品类型：MicroNet TMR数字控制电源板
输入电压：120 VAC/VDC双电压兼容
最大直流输出电流：5.8 A
AC模式最大输出功率：1150 VA
DC模式最大输出功率：576 W
AC回路断路器额定值：20 A
DC回路延时熔断器额定值：10 A
适配线径（100~150 VDC场景）：符合工业标准动力线缆规格
整机重量：2000 g
原产地：美国
质保期：常规全新备件提供12个月原厂质保
二、核心功能特性
支持120V交流、直流双输入电压模式，可灵活适配不同工业现场的供电配置，无需额外转换装置
内置过温停机保护机制，设备运行温度超出安全阈值时自动触发保护，避免过热烧毁核心电路
前面板配置4路LED状态指示灯：绿色OK灯显示设备正常运行状态，电源故障、过热、输入故障3路红色指示灯可在异常发生时即时发出声光报警
支持多机箱系统共用同一供电源的兼容配置，适配大型分布式工业控制系统的集中供电场景
采用工业级加固设计，可在高粉尘、宽温域的严苛工业环境下长期稳定运行，保障控制系统供电连续可靠
三、典型适配场景
燃气轮机、蒸汽轮机等动力设备的MicroNet TMR控制系统核心供电工位备件替换，快速恢复控制系统稳定供电能力
石油化工透平机组控制系统的冗余供电工位，适配高可靠性连续运行工况
电力行业发电机组调速控制系统的核心供电工位，满足长周期不间断运行要求
油气田现场分布式工业控制系统的集中供电工位，适配强振动、强电磁干扰恶劣工况
工业现场该类关键控制电源板的预防性备件储备，避免突发故障导致核心控制系统供电完全中断
