描述
一、核心技术参数

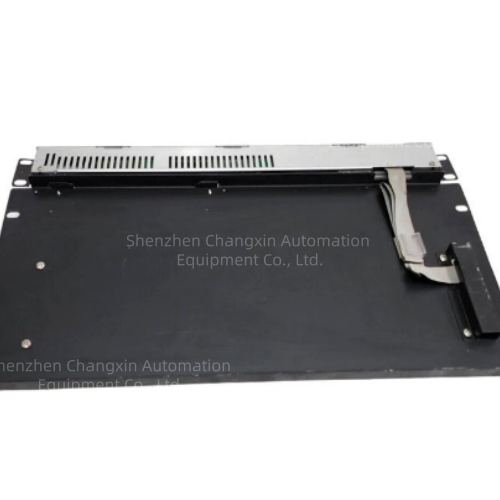

品牌型号：Yokogawa横河AFS10S
产品系列：CENTUM VP系列DCS现场控制站（FCS）
处理器配置：高性能32位RISC冗余处理器架构
标准内存：1GB主内存，支持CF卡扩展程序与历史数据存储
控制周期：可配置范围100ms~1s，满足不同工艺控制响应要求
通讯网络：双冗余Vnet/IP工业控制以太网，背板通讯带宽1Gbps
支持IO规模：最大可扩展连接10个远程IO节点，适配中大型控制回路规模
整机典型功耗：≤45W
工作环境温度：0℃~55℃
存储温度范围：-20℃~70℃
相对湿度要求：10%~90%（无冷凝）
安装方式：标准工业机柜机架式安装
认证标准：符合IEC 61131-3工业控制安全标准，CE、UL工业合规认证
冗余特性：支持电源、处理器、通讯网络全冗余配置，主备无扰切换时间≤10ms
二、核心功能
连续过程控制：支持PID、串级、前馈等各类复杂连续控制算法，适配石油化工等流程工业场景
批量顺序控制：内置SFC顺序功能图编程能力，支持制药、精细化工等批量生产工艺控制
数据采集与处理：可接入数千点现场IO信号，完成信号滤波、量程转换、报警判断等预处理
冗余无扰切换：主备控制站实时数据同步，故障时自动完成无扰切换，不中断生产控制
系统自诊断：内置全硬件自诊断功能，实时监测模块、通讯、电源状态，异常时主动上报告警
第三方系统互联：支持Modbus RTU/TCP等标准工业协议，可与PLC、智能仪表等第三方设备数据交互
三、典型适配场景
石油天然气行业炼油、乙烯装置的核心过程控制工位，保障长周期连续生产稳定运行
化工行业大型精馏塔、反应器的复杂工艺控制工位，适配高可靠性、高安全性运行要求
电力行业火电机组辅助系统的DCS控制工位，满足连续24小时不间断运行工况
大型市政水处理厂的全厂自动化控制工位，适配高湿度、多粉尘现场环境
冶金行业轧钢生产线的基础自动化控制工位，适配强振动、强电磁干扰恶劣工况
工业现场该类DCS现场控制站的预防性备件储备，避免突发故障导致核心生产装置长时间非计划停机
