描述
一、核心技术参数

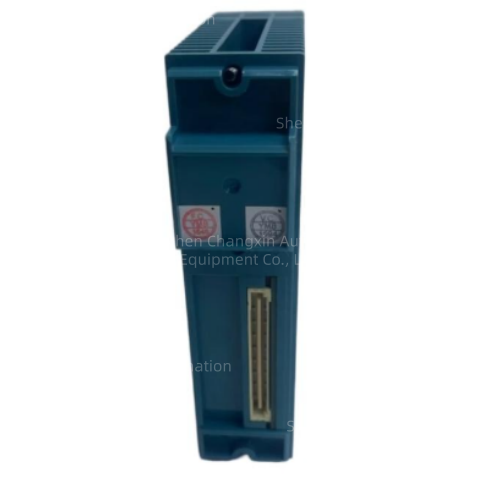

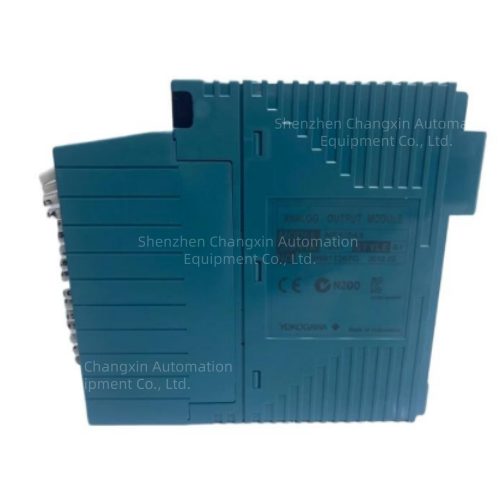

品牌型号：Yokogawa横河NFAI135-S01
产品类型：非隔离型模拟量输入模块
输入通道数量：16通道
支持输入信号类型：4~20 mA DC标准工业模拟信号
分辨率：16位
转换精度：±0.1%满量程
转换周期：1 ms/通道
背板通讯接口：适配横河标准FCS控制站背板总线
模块供电：由控制站机架背板24V DC总线供电
整机典型功耗：≤3.5 W
工作环境温度：0℃~55℃
存储温度范围：-20℃~70℃
相对湿度要求：10%~90%（无冷凝）
安装方式：插入式模块，适配横河专用FCS机架插槽
认证标准：符合IEC 61010-1工业测量安全标准，CE、UL工业合规认证
输入阻抗：≤250Ω，适配二线制变送器回路负载要求
二、典型适配场景
石油化工行业炼油装置现场压力、流量变送器的4~20mA信号采集工位备件替换，快速恢复过程数据采集能力
化工行业大型精馏塔温度、液位变送器的信号采集工位，适配高可靠性连续运行工况
电力行业火电机组辅助系统现场仪表的模拟信号采集工位，满足连续24小时不间断运行要求
大型市政水处理厂全厂现场仪表的信号采集工位，适配高湿度、多粉尘现场环境
冶金行业轧钢生产线现场传感器的模拟信号采集工位，适配强振动、强电磁干扰恶劣工况
工业现场该类模拟量输入模块的预防性备件储备，避免突发故障导致核心生产装置过程数据采集中断
三、故障排查要点
模块完全无运行状态指示：优先检查控制站机架24V DC供电回路电压正常，确认机架电源模块无故障，排查模块内部电源转换电路过流烧毁故障。
模块所有通道无信号输入：检查模块与机架背板总线连接正常，确认控制站工程组态中模块地址配置正确，排查背板总线通讯链路故障。
单通道信号显示异常、数值跳变：检查对应通道现场变送器供电正常，确认信号线缆无破损虚接，排查通道输入回路短路或开路故障。
模块上电报硬件自诊断异常：检查模块安装插槽针脚无氧化，确认周边环境温度未超出55℃上限，排查模块AD转换芯片硬件故障。
通道采集精度超差、数值偏差过大：检查信号线缆屏蔽层可靠接地，确认通道量程组态参数与现场变送器匹配，排查模块内部基准源元器件老化导致精度漂移。
模块运行中随机断连、通讯中断：检查机架背板总线无积尘污染，确认模块锁紧机构完全卡合，排查背板总线接口接触不良故障。
