描述
一、核心技术参数

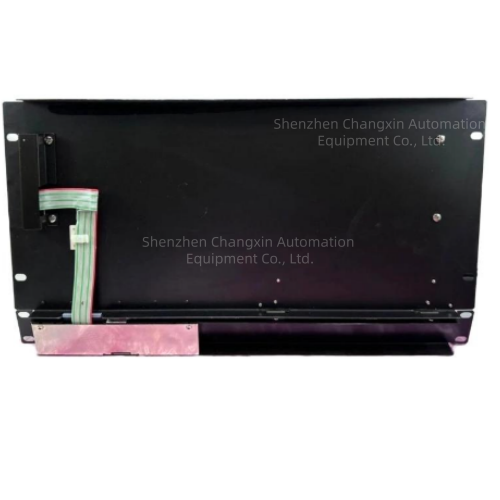

品牌型号：Yokogawa横河SED2D-11
产品类型：数字量I/O端子板
适配系统：CENTUM CS 3000、CENTUM VP、ProSafe-RS系列DCS系统
信号类型：离散型数字量ON/OFF信号
通道数量：4通道基础配置，可根据系统配置扩展至16或32通道
输入额定电压：24 VDC，电压容差±10%
单通道输入电流：5~8 mA
单通道输出负载能力：最大0.5 A
隔离方式：光电隔离或电气隔离
耐压等级：2000 V AC，耐压测试时长1分钟
绝缘电阻：≥100 MΩ（500 V DC条件下）
单通道最大允许电流：5 A
认证资质：SIL3功能安全认证，兼容SDV521、AKB651配套部件
工作环境温度：0℃~55℃
安装方式：DIN导轨安装或控制柜内背板安装
二、典型适配场景
石油化工装置现场数字量开关阀、限位开关的信号转接工位备件替换，快速恢复数字量信号传输能力
化工行业电机启停控制回路的信号转接工位，适配高可靠性连续运行工况
电力行业火电机组辅助系统现场数字量仪表的信号转接工位，满足连续24小时不间断运行要求
大型市政水处理厂全厂现场数字量设备的信号转接工位，适配高湿度、多粉尘现场环境
冶金行业轧钢生产线现场接近开关、行程开关的信号转接工位，适配强振动、强电磁干扰恶劣工况
工业现场该类数字量端子板的预防性备件储备，避免突发故障导致核心生产装置数字量信号传输中断
三、故障排查要点
端子板完全无信号传输：优先检查24 V DC供电回路电压正常，确认供电回路空开无跳闸，排查端子板内部电源回路虚接或烧毁故障。
单通道信号无法正常传输：检查对应通道现场接线端子无松动氧化，确认通道信号线缆无破损断线，排查通道接线端子接触不良故障。
通道信号逻辑混乱、误报：检查信号逻辑组态参数设置正确，确认现场输入信号电平符合24V DC标准，排查信号干扰导致逻辑识别错误。
端子板绝缘测试不达标：检查端子板表面无积尘油污堆积，确认信号线缆绝缘层无破损，排查端子板内部绝缘材料老化导致绝缘电阻下降。
端子板上电报硬件异常：检查端子板与DCS控制卡件的连接电缆无虚接，确认周边环境温度未超出55℃上限，排查端子板内部信号调理电路元器件老化故障。
多通道信号同时中断：检查端子板公共供电回路无短路，确认配套DCS数字量卡件运行状态正常，排查公共供电回路过流保护触发故障。
