描述

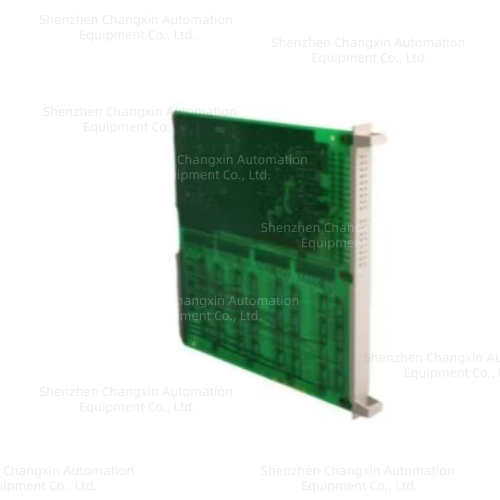

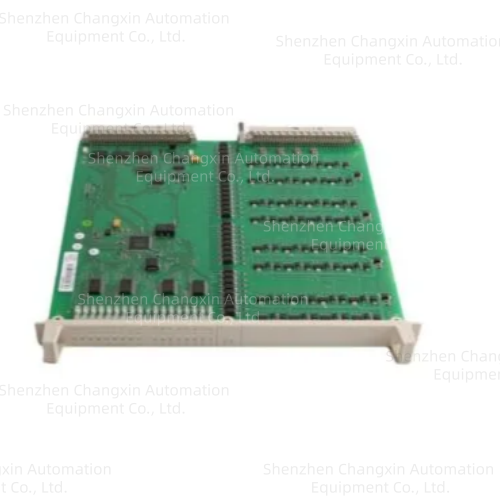

ABB DSDO115A 3BSE018298R1|High-Density Digital Output Interface
一、SEO标题（5条备选）
ABB DSDO115A 3BSE018298R1|32通道数字输出模块全新原装现货
ABB 3BSE018298R1|DSDO115A高密度数字输出板快速发货
ABB DSDO115A全新原装|3BSE018298R1 S100 I/O数字输出一年质保
ABB 3BSE018298R1|DSDO115A Advant OCS 32路DO冗余兼容
采购ABB DSDO115A 3BSE018298R1|原厂授权正品库存验证可查
二、产品核心摘要
项目内容
型号(Model)DSDO115A/3BSE018298R1
品牌(Brand)ABB
系列(Series)Advant OCS/S100 I/O/MasterPiece 200/800xA
核心功能(Core Function)高密度32通道数字输出板——将DCS控制器的逻辑控制信号转换为24V DC现场执行信号，驱动继电器、电磁阀、指示灯等执行机构
产品类型(Type)数字输出模块(Digital Output Board/DO Module)
关键规格(Key Specs)32路隔离DO/每路0.5A/24V DC/晶体管输出/通道LED诊断/热插拔/S100 I/O架构
（成色：全新原装New Surplus）
三、关键技术规格
参数项规格值
型号标识DSDO115A/3BSE018298R1
所属系列ABB S100 I/O/Advant OCS/MasterPiece 200/800xA
功能定位高密度32通道数字输出板
通道数量32路独立数字输出（可配置为sinking或sourcing）
输出类型晶体管输出（Transistor-based），光电隔离
输出电压24V DC（典型值）
电压范围19.2V~30V DC
单通道电流0.5A（500mA）持续输出
总输出电流最大16A（32路合计）
开关频率0.1 Hz~1 kHz
隔离电压500V（通道对系统，Galvanic Isolation）
供电电压24V DC（现场总线背板供电）
功耗内部5V DC+现场24V DC
工作温度-25°C~+70°C
存储温度-40°C~+85°C
防护等级IP20（机柜内）
冗余支持✅支持（双板冗余配置）
热插拔✅支持
LED指示每通道独立LED+总线状态LED
尺寸(W×H×D)234 mm×22.5 mm×324 mm
重量0.32 kg
接线方式螺丝端子（Screw terminals）
认证UL/CE
兼容系统Advant OCS、800xA、AC450、AC460、MOD 300、Compact Product Suite
关联型号DSDO110（旧版，可直接替换）/DSDI110AV1（32路数字输入，3BSE018295R1）/DSTD108P（继电器连接单元）
四、产品深度介绍
ABB DSDO115A（3BSE018298R1）是ABB S100 I/O架构里的”肌肉手臂”——说白了，DCS控制器算出来的逻辑结果（”开阀门””启泵””亮灯”），全靠这块板子变成24V DC电信号，送到现场去驱动继电器、电磁阀、指示灯。没有它，控制器就是个只会算的脑子，手和脚都没有。
这模块在电厂、石化、水处理、离散制造的Advant OCS系统里装机量极大。核心优势有三个：
第一，32路高密度+每路0.5A。市面上很多DO模块每路只有0.1~0.2A，带不动大功率继电器线圈。DSDO115A每路0.5A，32路合计最大16A，可以直接驱动电磁阀、小型接触器、指示灯，不用额外加中间继电器——省布线、省空间、省成本。
第二，全隔离+通道可配置。每路500V光电隔离，通道之间互不干扰。更关键的是：每路可独立配置为sinking（灌电流）或sourcing（拉电流），不管你现场接的是PNP还是NPN传感器，这块板子通吃——一块板子适配两种接线方式，机柜里不用备两种型号。
第三，可直接替换DSDO110/DSDO115旧版。ABB官方明确：DSDO115A是DSDO110和DSDO115的升级替代型号，尺寸、接口、接线方式完全兼容。老系统升级不用改任何配电设计，拔下旧板插新板，组态软件里点一下替换就行。
