描述

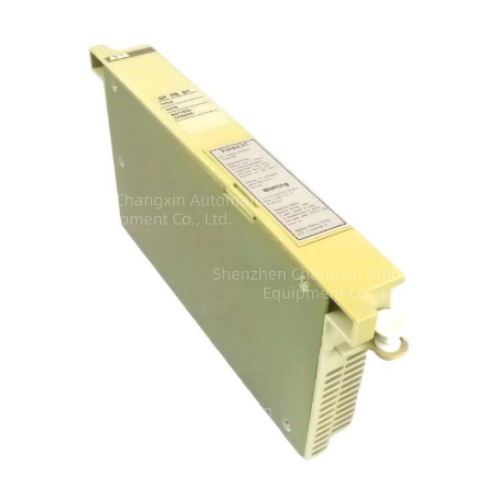

ABB 07PS61R2（GJV3074331R2）AC31/Procontic T200 PLC系统电源模块
一、基础型号信息
物料型号：07PS61R2
原厂订货编码：GJV3074331R2
归属系列：ABB Procontic AC31/T200老式模块化PLC（和你之前查询的07BE60R1 6槽机架为成套配套硬件）
产品类型：机架插入式开关电源模块，整套PLC机柜供电核心
产地：瑞典原厂制造
供货状态：原厂已停产，市面流通全新库存、拆机备件，标准质保12个月
安装形式：标准槽位卡件式，直接插入07BE60R1等AC31系列背板机架
二、核心电气参数
输入电源：DC24V工业直流供电
多路隔离输出：背板总线5VDC（给CPU、I/O、通信卡供电）、±15VDC模拟量回路专用电源
供电负载能力：可满载驱动一整台6槽07BE60R1机架全部模块（CPU+多块模拟/数字I/O卡）
电源架构：高频隔离开关电源，内置过压、过流、短路、过热硬件保护
工作温区：-20℃~+60℃；存储-40℃~+85℃，5%~95%无冷凝
防护等级：IP20（控制柜内安装）
尺寸重量：标准AC31卡件尺寸，重量约0.3kg
认证：CE、UL工业自动化合规认证
三、核心功能作用
整机多路稳压供电
外部24VDC输入转换为PLC背板所需5V数字电源与±15V模拟量电源，分开隔离输出，避免数字信号干扰4-20mA模拟采集回路。
机架背板总线集中供电
插入07BE60R1机架后，通过背板触点向所有卡槽内CPU、I/O、存储卡统一配电，无需单独给每块模块外接电源。
多级电气隔离抗干扰
输入侧与背板输出侧、模拟量侧做分级隔离，抵御变频器、电机启停产生的EMI干扰，保证模拟量测量精度。
故障自检与状态指示
面板集成电源正常、故障告警LED指示灯；过载/短路时自动限流保护，不烧毁CPU与I/O卡，故障解除自动恢复输出。
配套程序存储供电
为同系列07PS62R2程序存储模块提供稳定供电，防止断电程序丢失。
四、完整配套兼容清单
配套机架（必搭）
07BE60R1（6槽机架GJV3074304R1，你上一款查询型号）
可同机架混插模块
CPU控制器：07KT93、07KT94、07KT98
模拟量模块：07AA60R1、07AA61R1（4-20mA输入输出）
数字量I/O：07AB60R1、07AB200开关量卡件
程序存储：07PS62R2（同PS系列存储模块）
通信接口：RS485/Modbus通信卡
