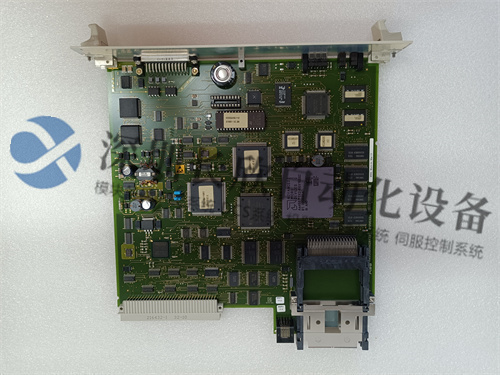

ABB 216VC62A/P1000 HESG324442R112完整产品详情
一、基础标识
完整型号：216VC62A/P1000
原厂物料编号：HESG324442R112
产品系列：ABB REG216/UNITROL系列发电机励磁控制系统专用DSP主控处理板
别名：处理器单元中继控制卡、励磁信号处理主控板
适配系统：ABB UNITROL 5000/UNITROL F静态励磁调节器（火电、水电、燃气轮同步发电机组）
后缀P1000：代表搭载P1000专用并行高速总线，用于励磁机架内多板卡高速数据交互
二、核心硬件架构与规格
1.运算核心
主芯片：工业级1.2GHz浮点DSP数字信号处理器
内存：512KB RAM实时运算缓存+1MB Flash固件存储
外置CF卡插槽：存放励磁控制程序、PSS稳定器参数、故障录波、SOE事件记录
硬件看门狗、实时时钟RTC，后备电池断电保存参数
2.接口定义
后端欧式背板总线：对接励磁机架背板，供电+P1000并行总线交互
前面板DB25并行接口：外接PT/CT模拟采集板、键相转速板、功率单元触发板
多路隔离通讯通道：RS232本地调试、RS485 Modbus RTU、CAN总线
状态LED指示灯：运行、总线故障、通讯异常、励磁保护动作告警
复位按键、程序初始化拨码开关
3.电气隔离与供电
背板供电：+5V、±15V直流，整机功耗约8W
全通道光电隔离，隔离耐压2500V AC，隔绝晶闸管整流强电磁干扰
每通道TVS浪涌、RC滤波双重保护，抑制励磁柜高频谐波
三、核心功能（励磁系统核心运算板）
AVR电压闭环主控运算
采集发电机机端PT电压、转子CT电流，执行电压外环+电流内环双闭环调节，输出晶闸管触发脉冲，稳定发电机机端电压、无功功率，调节响应＜10ms。
PSS电力系统稳定器算法
接入机组转速键相信号，实时计算低频振荡分量，输出附加励磁阻尼信号，抑制电网低频振荡，提升电网稳定极限。
全套发电机保护逻辑集成
内置失磁、过励、欠励、过电压、定子过流、转子过流、PT断线、CT开路、转速异常保护，故障毫秒级触发跳灭磁开关、闭锁触发脉冲并上传DCS报警。
多通道模拟信号预处理
兼容±10V、0~10V、4~20mA、mV分流器信号，16位高精度AD转换，同步采集有功、无功、频率、温度测点。
故障录波与SOE时序记录
持续缓存电压、电流、触发脉冲波形，毫秒级标记保护动作、开关变位，用于机组跳闸事故溯源分析。
冗余热备兼容
两块216VC62A成对配置双冗余励磁，P1000总线同步镜像控制参数，单块板卡故障无扰切换，机组励磁不中断。
