描述

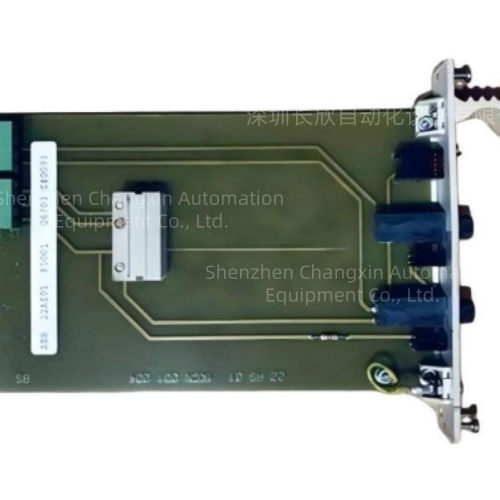

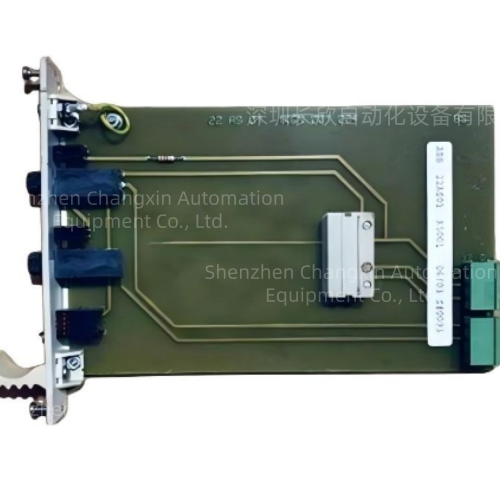

ABB 22AS01（1KGN001004R5001）Procontrol DCS监控站耦合控制模块
一、基础型号档案
型号全称：22AS01
原厂物料编码：1KGN001004R5001
产品系列：ABB Procontrol老旧分布式DCS系统（火电、核电、大型流程工业经典老款集散控制系统）
产地：芬兰原厂制造
硬件形态：欧式插箱导轨式单宽工控板卡，机柜背板插槽安装
供货状态：原厂已全面停产，市场流通全新原装库存、拆机备件，行业通用质保12个月
基础规格：尺寸180×180×100mm，净重约1kg，供电DC24V
二、核心功能定位（监控站耦合单元）
22AS01是Procontrol系统分布站处理器与上位监控站之间的专用数据耦合控制模块，是现场控制机柜与人机监控系统的数据交互枢纽：
周期数据传输授权管控
本地分布站CPU与上位监控站通信握手管理，只有本模块下发传输许可指令，处理器才能上传工艺采集数据、接收操作下发指令。
传输周期时序同步
同步管控整套DCS数据扫描周期，传输完成后向上位反馈周期结束信号，保证全系统模拟量、开关量、报警SOE时序统一。
系统联动条件判断
根据全厂联锁、机组运行工况条件，动态允许/阻断监控数据交互，故障工况下自动隔离异常分站，不影响整套DCS运行。
硬件链路诊断与故障上报
板载状态指示灯，实时监测24V供电、背板总线、上位通信链路；断线、短路、信号失真时立即上传分站故障报警至主控。
电气隔离抗干扰
背板控制总线与上位监控通信端口分级隔离，抵御电厂高压励磁、变频器强电磁干扰，保障长距离机柜间通信稳定。
三、关键硬件技术参数
工作供电：DC 24V标准工业直流
工作温区：0℃~+60℃；存储-40℃~+80℃
环境湿度：5%～95%无冷凝
防护等级：IP20（控制柜室内安装）
通信接口：背板并行总线+端子排外部监控通讯端口
保护机制：过压、过流、短路硬件自锁保护，故障消除自动恢复
机械结构：欧式插卡标准，支持不停机热插拔更换
