描述
一、型号与适配设备

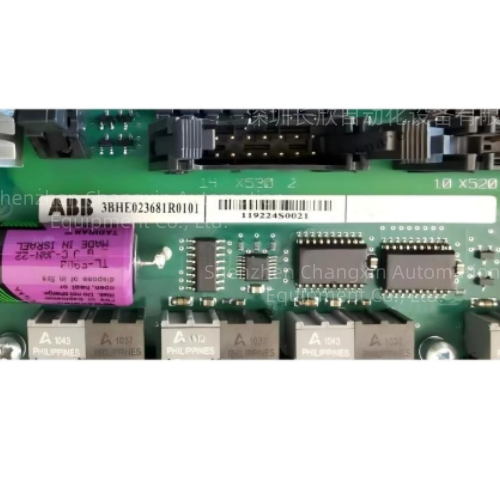

完整物料：3BHE004573R0142=UFC760BE142
专属配套：ABB ACS6000中高压大功率变频器（INU整流单元接口主板）
同系列区分
UFC760BE142（R0142）：INU整流侧信号接口板
UFC760BE143（R0143）：PUB/PFF逆变侧接口板，二者引脚、程序不通用，不可互换
二、核心功能定位
作为高压功率单元与主控CPU之间的隔离信号枢纽，承担强弱电隔离、信号采集、光纤通讯、故障逻辑锁存四大作用：
高压侧信号隔离调理
采集整流桥IGCT/二极管电压、电流、温度NTC采样信号，经2500V光电隔离滤波，把高压功率回路模拟量转换成低压主控可读取信号，阻断浪涌、EMI干扰损坏控制板。
光纤驱动信号收发
接收AC800PEC主控下发的IGCT开通/关断光纤脉冲，整形后输出至整流单元功率驱动小板；同步回传功率单元故障光纤报文。
多路开关量IO交互
端子接入柜内接触器状态、冷却风机、温控、门联锁、急停信号，上传主控执行联锁保护逻辑。
硬件故障自锁保护
实时监测过流、母线过压、超温、光纤断线、采样回路异常，故障瞬间封锁触发脉冲并记录SOE事件。
三、硬件关键参数
供电：DC24V机架背板供电
核心芯片：双DSP高速实时运算，满足高压变频微秒级控制周期
环境耐受：-20℃~+60℃，全板三防涂层，IP20机柜插装
接口布局：两侧高密度弹簧端子（模拟/数字IO）、多组光纤收发通道、背板金手指总线接口
四、配套系统架构
ACS6000 INU整流功率单元→UFC760BE142(3BHE004573R0142)接口板→AC800PEC电力电子控制器→上位DCS/传动控制软件
五、典型应用场景
矿山主运皮带、矿井提升机6kV/10kV高压变频
冶金轧机、大型风机、压缩机大功率传动
电厂辅机、水泥厂大型负载高压调速系统
