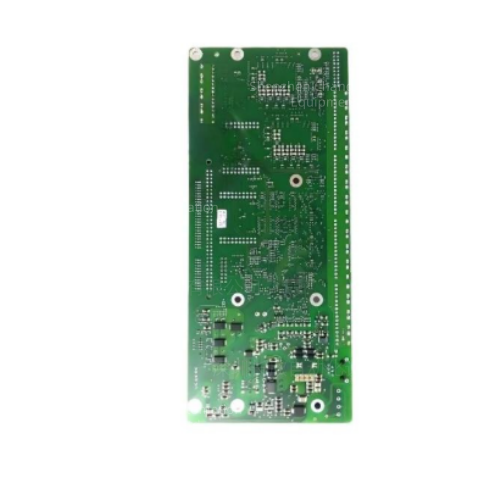

ABB 3BHE006412R0101（型号UFC762AE101）
一、基础定位
物料编号：3BHE006412R0101，正式型号UFC762AE101
所属平台：ABB AC800PEC大功率实时控制平台，配套ACS6000中压IGCT变频器、UNITROL6000大型发电机励磁系统使用
硬件类型：本地可编程I/O扩展通信板（CVMI辅助控制板），自带独立MCU，可本地执行逻辑，分担主控运算压力
配套核心板：主控CPU板3BHE039724R2365（PPD513）、信号母板UFC760BE142/143（3BHE004573R0142/R0143）、IGCT光纤小板3BHB007209R0102
二、核心电气规格
供电：机柜24VDC控制电源，18~32VDC宽压，典型功耗10~15W
板载原生I/O资源
6路隔离24V数字输入DI（柜门、冷却、断路器、急停联锁）
4路数字输出DO（2路继电器无源触点、2路晶体管输出，驱动电磁阀、报警指示灯）
2路隔离模拟量AI：4~20mA/0~10V，采集油温、水压、外部给定信号
通讯接口
RS485 Modbus RTU：对接现场仪表、第三方辅控
百兆以太网：Modbus TCP，可直连全厂DCS/SCADA
内部MSC高速背板总线：与PPD513主控实时交互控制报文
预留扩展槽位：可加装Profibus DP、编码器反馈子卡（兼容Parker 8902-EQ-00脉冲信号）
环境与结构
工作温度：-20℃~+60℃，全板三防涂覆，耐受中压柜强电磁干扰
VME标准插槽，支持热插拔，IP20柜内安装
三、核心功能
1.本地分布式可编程逻辑（核心特色）
自带独立32位RISC处理器，支持ABB DPL驱动编程语言，可独立编写本地联锁、时序、PID闭环，无需占用主控PPD513算力：
冷却系统水泵/风机启停联锁
水冷油温、水压超限报警与降载逻辑
本地急停、安全门硬件互锁
多轴简易同步、外部4~20mA给定限幅滤波
2.多类型外部信号集中采集预处理
统一采集柜外辅助测点：冷却介质温度压力、外部转速给定、断路器位置、风机状态，信号滤波、模数转换后打包上传主控，减少主控采样负载。
3.多协议对外通讯网关
同时支持串口Modbus RTU、以太网Modbus TCP，实现跨系统数据互通：
DCS侧：ABB INFI90 IMAS123、AC800M AI02J
机组侧：GE Mark VIe、Bently3500振动监测、UNITROL1020励磁、Hydran M2油色谱
传动侧：施耐德ATV71、Parker伺服驱动、CAVOTEC MC-3200无线遥控
