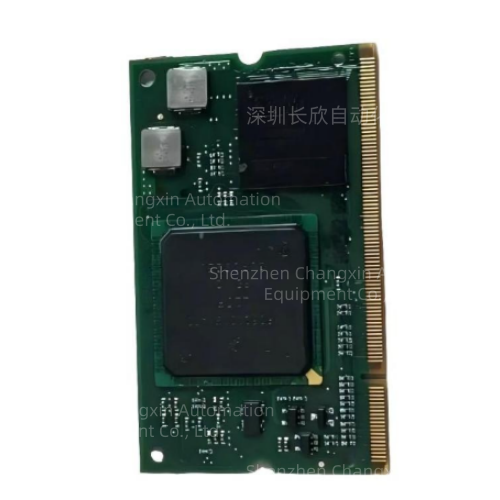

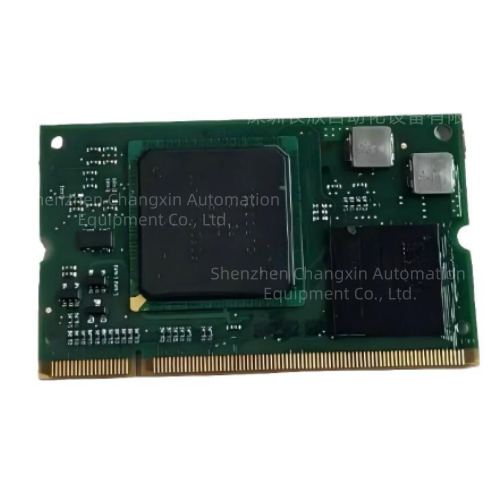

ABB 3BHE006805R0002

1.电弧阻抗闭环调节（核心功能）

实时计算三相电弧阻抗，自动输出调节信号控制液压伺服阀，动态抬升/下降电极，稳定电弧长度，抑制短路塌料、断弧，降低电极消耗与电网谐波冲击。

2.冶炼分段自动逻辑

内置熔化期、氧化期、还原期分段调节曲线，一键切换工艺模式，自动匹配不同料重、钢种调节参数；支持恒功率、恒阻抗两种控制模式无扰切换。

3.全套安全限制与保护

电极上下软限位、液压过载保护、三相不平衡保护、炉体短路锁止、超温停机、急停硬件回路切断调节输出；故障自动锁存并本地LED告警。

4.数据诊断与远程监控

板卡缓存电弧电流/电压实时曲线、近千条冶炼事件记录；支持上位软件在线修改调节增益、死区、响应速度参数，导出冶炼能耗报表。

描述

一、型号对应与适配设备

完整物料匹配

物料编码：3BHE006805R0002，板卡本体型号DDC779BE02，属于ABB DDC779系列电极升降专用控制卡件。

专属应用场景

专为交直流电弧炉、钢包精炼炉LF、矿热炉电极位置闭环调节系统配套，是冶炼电弧炉成套电控核心运算板；

不兼容ACS6000高压变频、UNITROL励磁UFC系列板卡，硬件程序、背板插槽完全独立，不可混用。

二、核心硬件架构与参数

运算内核

双核ARM Cortex-A9处理器，512MB DDR3内存+2GB工业闪存，毫秒级电弧阻抗闭环计算，实时采集三相电弧电压、电流，动态调节三根电极升降速度。

板载信号通道

模拟量采集：三相电弧电流、三相炉次电压、液压阀4–20mA反馈、炉体温度测点；

数字IO：柜门联锁、急停、限位、液压泵状态、故障继电器输出；

光纤/隔离采样：高压炉侧强弱电2500V光电隔离，抵御冶炼强电磁、大电流干扰。

通讯接口

双路RJ45以太网：Modbus TCP、OPC UA对接钢厂DCS；RS485 Modbus RTU本地调试；支持故障录波、SOE事件存储。

电气环境规格

供电：DC24V机架背板供电；

工作温度：-20℃~+60℃，全板三防涂层，耐粉尘、高温冶炼车间；

安装：标准欧式VME机架插卡，金属加固面板抗振动。

三、四大核心控制功能
