一、基础定位

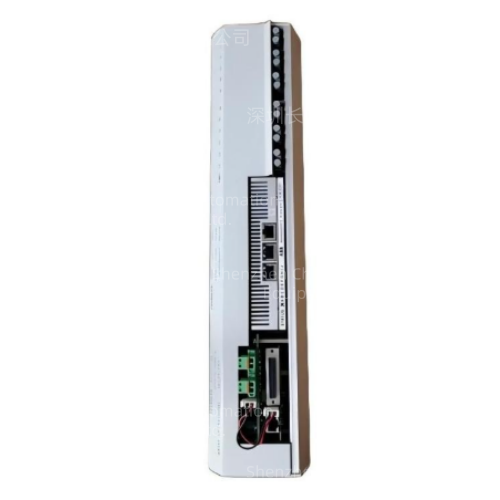

物料编码：3BHE014023R0101=UFC789AE101，行业简称FSCD-Board
适配平台：ABB AC800PEC大功率实时控制平台，配套UNITROL6000大型汽轮发电机励磁柜、ACS6000中压IGCT变频器使用，属于励磁/变流柜光纤同步驱动信号主控板
配套核心板卡族群
运算核心CPU：3BHE039724R2365 PPD513
整机I/O网关：3BHE004573R0142 UFC760BE142 INU
功率采集副板：3BHE004573R0143 UFC760BE143 PFF
IGCT光纤调理小板：3BHB007209R0102 XVC767AE102
隔离电源小板：3BHE009017R0102 XVC724BE102
二、核心电气硬件参数
供电：机柜24VDC控制电源（18~32V宽压），整机典型功耗0.5A/12W
核心光纤通道资源
多路高速光纤发射通道：向IGCT/整流桥门极下发同步PWM驱动脉冲
多路光纤接收通道：采集功率单元故障、温度、门极反馈信号
9针Sub-D RS485接口：支持Profibus/Modbus RTU总线通讯
信号隔离：光纤全光隔离强弱电，隔绝中压柜数千伏共模干扰，杜绝高压串入主控烧毁CPU
机械与环境
VME标准插槽，支持热插拔在线更换
工作温度：-20℃~+60℃，全板三防绝缘涂覆
尺寸约175×120mm，IP20柜内安装
三、四大核心功能
1.同步光纤PWM脉冲分发（核心功能）
接收PPD513主控下发的数字控制指令，同步生成多路时序精准的光纤驱动脉冲，分别发送至各IGCT功率单元/励磁整流桥门极；严格控制上下桥臂死区时间，防止直流母线直通短路炸管。
2.功率单元故障集中采集与锁存
汇总所有XVC767小板上传的IGCT过流、超温、驱动丢失、光纤断线故障信号，硬件锁存故障状态，第一时间封锁全部驱动脉冲，同时上报INU板转发DCS触发机组ETS停机联锁。
3.多通道光纤时序同步校准
自动校准各路光纤脉冲传输延时，保证多组功率单元输出电压/电流相位完全同步，避免励磁输出谐波增大、变频转矩脉动、机组无功分配失衡。
