描述
核心基础信息

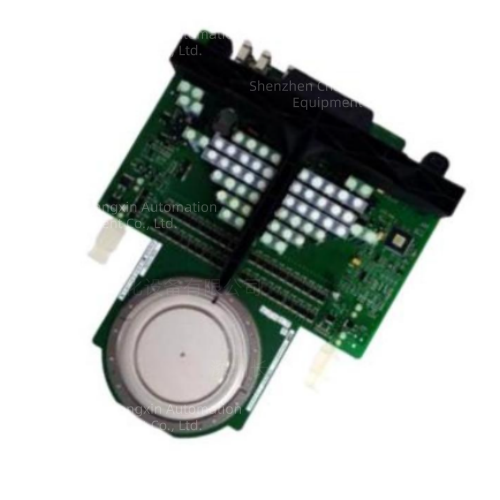

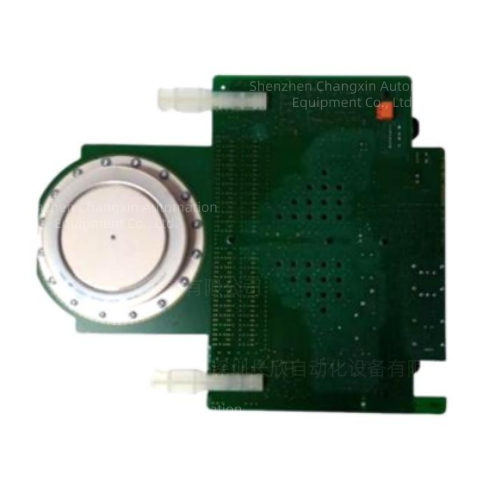

ABB 5SDD2545L0001（物料号3BHL000986P3012）是一款工业级高压大功率整流二极管模块，专为大功率电力电子变换场景设计，属于ABB高压半导体器件产品线的核心备件，成色为全新原装New Surplus。
📋 完整技术参数
表格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5SDD2545L0001 |
| 物料编号 | 3BHL000986P3012 |
| 断态重复峰值电压（Vdrm） | 4500V |
| 通态平均电流（IT(AV)） | 2500A（环境温度85℃条件下） |
| 浪涌非重复峰值电流（Itsm） | 45kA（工频半周耐受能力） |
| 通态峰值压降（Vtm） | ≤2.2V |
| 反向重复峰值电流（Irr） | ≤100mA |
| 工作结温范围 | -40℃ ~ +150℃ |
| 存储温度范围 | -40℃ ~ +160℃ |
| 绝缘耐压 | 10kV AC（1分钟，外壳对电极） |
| 封装形式 | 压接式高压大功率封装 |
| 安装扭矩要求 | 25N·m ±2N·m |
| 冷却方式 | 水冷/强制风冷适配 |
| 重量 | 约3.2kg |
🔧 功能定义
该模块核心功能是利用半导体单向导电性，将高压交流电转换为脉动直流电，同时依托高耐压、大电流、强抗浪涌特性，在大功率电力电子系统中承担整流、续流、旁路保护等核心作用，保障高压大电流工况下的电力变换稳定性。
- 作为高压整流桥臂核心器件，完成大功率交流输入到直流母线的变换
- 在变流器回路中作为续流二极管，释放电感储能，抑制回路尖峰电压
- 作为大功率旁路保护器件，在系统故障时快速导通泄放能量，保护主回路其他核心器件
🏭 典型适配场景
- 高压直流输电（HVDC）换流阀配套整流单元
- 大功率同步发电机励磁系统功率整流桥
- 冶金行业大功率直流传动装置、电解铝大功率整流电源
- 轨道交通牵引变流器、大功率工业变频传动系统
- 大型储能变流器、光伏集中式逆变器的高压整流支路
