核心基础信息

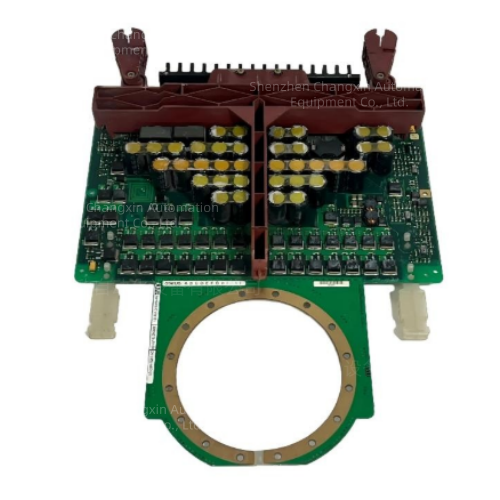

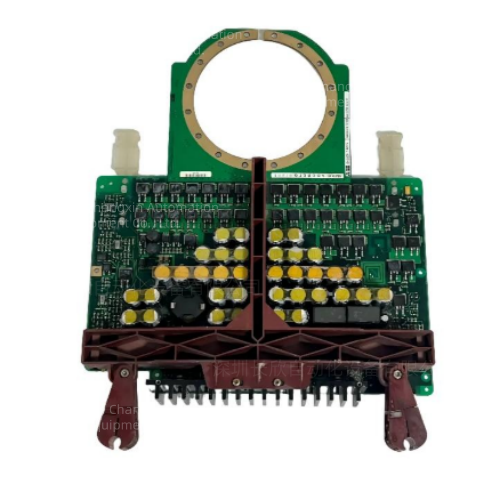

ABB 5SGY3545L0014（物料号3BHB006485R0001）是ABB工业级大功率集成门极换流晶闸管（IGCT）模块，属于ABB高压半导体器件产品线的核心电力电子部件，成色为全新原装New Surplus，适配大功率电力变换场景。
📋 完整技术参数
表格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5SGY3545L0014 |
| 物料编号 | 3BHB006485R0001 |
| 断态重复峰值电压 | 4500V |
| 可关断峰值电流 | 3500A |
| 通态平均电流 | 2200A（环境温度85℃条件下） |
| 浪涌非重复峰值电流 | 50kA（工频半周耐受能力） |
| 通态峰值压降 | ≤2.3V |
| 门极驱动电压 | +15V（开通） / -15V（关断） |
| 工作结温范围 | -40℃ ~ +140℃ |
| 存储温度范围 | -40℃ ~ +150℃ |
| 绝缘耐压 | 12kV AC（1分钟，外壳对电极） |
| 封装形式 | 压接式高压大功率IGCT标准封装 |
| 安装扭矩要求 | 30N·m ±3N·m |
| 冷却方式 | 水冷/强制风冷适配 |
| 重量 | 约4.5kg |
🔧 核心功能特性
该模块是高压大功率电力电子系统的核心开关器件，兼具晶闸管的高耐压大电流特性与GTO器件的快速关断能力，无需复杂缓冲电路即可实现高压大电流工况下的快速开通与关断，大幅简化大功率变流器的系统架构。
- 集成门极换流结构，关断速度快、开关损耗低，支持kHz级开关频率运行
- 压接式双面散热设计，散热效率远高于传统焊接封装器件，长期运行可靠性高
- 内置过流、过温硬件保护机制，故障状态下可快速响应，避免器件永久性损坏
- 支持多器件串联均压运行，可灵活拓展系统电压等级，适配更高电压的电力变换场景
🏭 典型适配场景
- 高压大功率变频调速系统（轧机、矿井提升机、大型风机水泵传动）
- 大功率同步发电机励磁系统功率变换单元
- 柔性交流输电（FACTS）装置、高压直流输电（HVDC）换流阀支路
- 冶金行业大功率直流传动、电解大功率整流电源核心开关部件
- 轨道交通牵引变流器、大型储能集中式变流器高压功率单元
