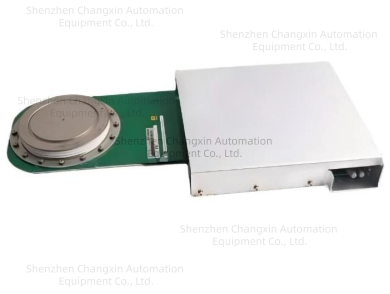

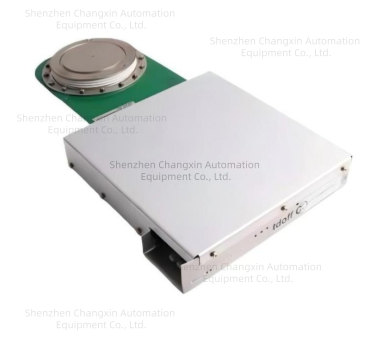

ABB 5SHY3545L0003压接式IGCT集成门极换流晶闸管
一、型号定义与基础信息
型号拆解
5SHY：ABB非对称压接IGCT系列
35：额定阻断电压3500V
45：标称通态电流规格
L0003：内部晶圆工艺、门极引线、热循环等级专属版本
配套物料：总成常搭配驱动板3BHB004692R0001，完整IGCT阀段单元
封装：双面金属平板压接封装（Press-Pack），水冷散热，无焊接引线，抗热疲劳、耐大短路浪涌
定位：中高压大功率变流核心功率开关器件，区别于DCS/PLC控制板、普通晶闸管、IGBT模块
二、核心电气参数
表格
参数项标准规格
重复峰值阻断电压VDRM 3500 V
通态平均电流ITAV 3500 A
10ms浪涌电流ITSM≥80 kA
通态峰值压降VTM≤2.9 V
门极触发回路匹配ABB标准IGCT驱动板
临界dv/dt、di/dt高动态耐受，简化RC缓冲回路
工作结温-40℃~+125℃
三、核心结构优势
压接双面水冷散热
两面金属电极直接贴合水冷散热器，散热效率远高于模块封装，适合长期满负荷连续运行，大幅降低热失效风险。
IGCT复合特性
融合晶闸管高压大电流、IGBT快速硬关断优势，开关损耗低，无需复杂吸收回路，适配兆瓦级高压变流拓扑。
高短路耐受能力
80kA短时浪涌耐受，可承受电网、传动系统短路冲击，电力变流阀组核心选型器件。
标准化阀组集成
统一机械尺寸、门极接口，可多只串联/并联组成高压换流阀、SVG功率单元。
四、典型应用场景
电网柔性输电FACTS
SVC、SVG静止无功补偿装置、柔性直流换流阀（HVDC）阀臂主开关
大功率高压传动ACS6000/ACS8000
冶金轧机主传动、矿山大型球磨机、船舶电力推进中压变频器功率单元
新能源并网
大型陆上/海上风电变流器、集中式光伏高压逆变器
电厂大功率励磁系统
大容量同步发电机组Unitrol静态励磁整流逆变桥核心开关器件
轨道交通牵引、工业感应加热电源
