描述

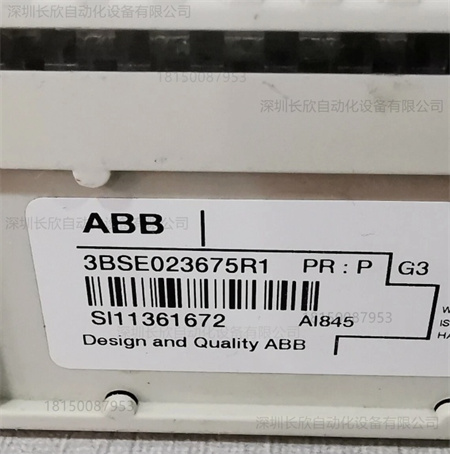

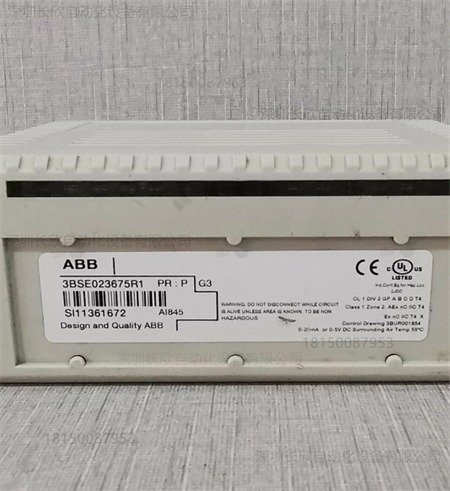

ABB AI845是一款模拟量输入模块，型号为3BSE023675R1，属于ABB S800 I/O模块系列，适用于ABB Ability™System 800xA控制系统。以下是其详细信息：
基本参数
通道数：8通道。
信号类型：单极单端。
输入信号范围：0-20mA、4-20mA、0-5V、1-5V。
分辨率：12位。
输入阻抗：电压输入为10MΩ，电流输入为250Ω。
隔离情况：8通道作为一组与地隔离。
额定绝缘电压：50V。
介电测试电压：500V AC。
功耗：3.5W。
功能特点
支持冗余：可用于单通道或冗余应用。
HART通信：支持HART通信，可实现更强大的连接性和诊断功能。
过/欠范围保护：对于0-20mA和0-5V信号，过/欠范围为0/+15%；对于4-20mA和1-5V信号，过/欠范围为-12.5%/+15%。
电流限制：内置限流变送器电源，每个通道都有限流功能。
温度漂移：最大50ppm/°C。
输入滤波器：上升时间0-90%为290ms。
更新周期时间：10ms。
物理特性
宽度：45mm。
深度：102mm（包括连接器为111mm）。
高度：119mm。
重量：0.23kg。
The ABB AI845 is an analog input module,model 3BSE023675R1,part of the ABB S800 I/O module series for use in ABB Ability™System 800xA control systems.The following are its details:
Basic Parameters
Number of channels:8.
Signal type:Unipolar,single-ended.
Input signal range:0-20mA,4-20mA,0-5V,1-5V.
Resolution:12 bits.
Input impedance:10MΩfor voltage input,250Ωfor current input.
Isolation:All 8 channels are isolated from earth ground.
Rated insulation voltage:50V.
Dielectric test voltage:500V AC.
Power consumption:3.5W.
Features
Redundancy support:Can be used in single-channel or redundant applications.
HART communication:Supports HART communication for enhanced connectivity and diagnostic capabilities.Over/Under Range Protection:For 0-20mA and 0-5V signals,the over/under range is 0%/+15%;for 4-20mA and 1-5V signals,the over/under range is-12.5%/+15%.
Current Limiting:A built-in current-limiting transmitter power supply provides current limiting for each channel.
Temperature Drift:Maximum 50ppm/°C.
Input Filter:Rise Time 0-90%is 290ms.
Update Cycle Time:10ms.
Physical Characteristics
Width:45mm.
Depth:102mm(111mm including connector).
Height:119mm.
Weight:0.23kg.
