描述
一、基础型号与系统归属

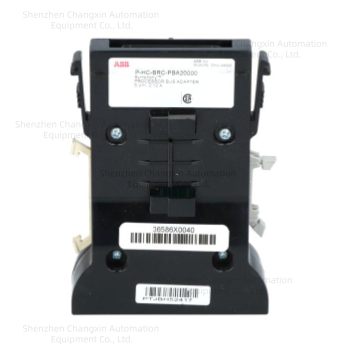

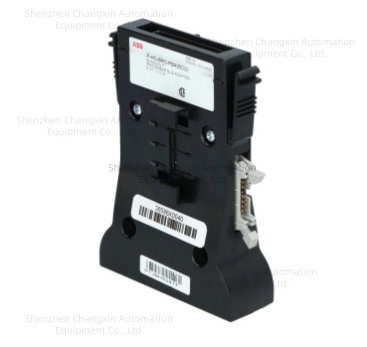

完整物料编码：P-HC-BRC-PBA20000，简称PBA200，原Bailey贝利，现归属ABB Symphony/INFI90 DCS平台
定位：BRC桥控制器配套过程总线适配器，是主控CPU与本地I/O子机架的专用总线接口板，仅适配Harmony/INFI90贝利系统，已停产，电厂存量机组核心备件。
安装形式：BRC控制器机架插槽式热插拔模块，安装在BRC300/BRC400桥控制器旁，负责扩展本地I/O总线通道。
二、核心硬件规格
1.总线通信架构
内部总线：连接BRC主处理器背板高速并行总线
外部过程总线：扩展多路本地I/O子机架私有总线，传输AI/AO/DI/DO实时数据
通讯速率：1Mbps，毫秒级扫描，满足锅炉、汽机闭环调节实时性要求
支持冗余配置：两块PBA200成对做主备，总线故障无扰切换，控制不中断
2.电气与环境
供电：机架背板DC24V供电，整机功耗≤3W
工作温度：-20℃~+60℃，PCB全屏蔽、三防涂层，耐受励磁、变频器强电磁干扰
面板状态指示灯：RUN运行、COMM总线通讯、FAULT故障告警、冗余同步状态灯
防护IP20，机柜内模块化插拔维护
3.硬件诊断能力
板载硬件自检电路，实时监测：总线断线、信号奇偶校验错误、模块供电异常、I/O子机架失联；故障代码上传BRC控制器，HMI弹窗报警并记录SOE时序。
三、核心功能
主控与I/O机架数据桥接
BRC桥控制器运算产生的调节指令，通过PBA200下发至各I/O模件；同时采集现场温度、压力、开关量信号回传CPU，是整套本地I/O系统的通信枢纽。
多I/O子机架扩展扩容
单块PBA200可挂载多组本地I/O机架，大幅扩展系统AI/AO/DI/DO点位，无需额外增加BRC控制器，降低机柜成本。
冗余容错保障连续控制
双PBA200冗余架构，单适配器、单总线线路故障时，备用通道瞬间接管，调节阀、联锁回路不会中断，适配火电机组关键调节回路。
总线数据校验防干扰
内置奇偶校验、信号重传机制，过滤电厂强电磁环境下的总线误码，避免测点跳变、阀门误动作、联锁误触发。
故障隔离机制
单路子I/O机架总线短路仅断开该支路，不影响其他机架与主控通信，缩小故障影响范围。
四、典型应用场景
火电/联合循环电厂INFI90/Symphony DCS锅炉、汽机主控机柜
化工、LNG、化肥大型装置贝利老系统过程控制站
水电厂、自备电站辅控、脱硫脱硝DCS扩展I/O机架配套
造纸、冶金大型流程工业贝利分布式控制系统
