描述

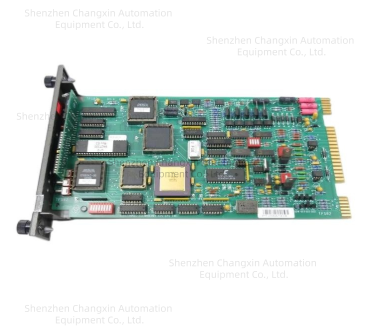

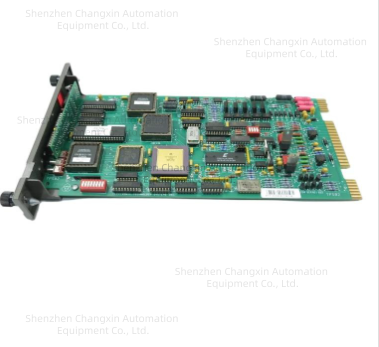

ABB Bailey SPTPS02（TPS02）汽机超速保护子模件
一、基础信息
型号全称：SPTPS02，俗称TPS02，原Bailey贝利，适配INFI90/Symphony Harmony/Symphony Plus DCS汽机DEH保护系统，电厂汽机超速硬保护专用卡件，现已停产，存量火电/联合循环机组核心备件。
定位：独立硬件级汽机超速保护子模块，脱离主控CPU独立完成转速采集、超速跳闸逻辑，属于安全硬保护卡，非电源、普通I/O、总线卡。
安装：标准AR机架插槽，支持热插拔，配套BRC桥控制器、转速探头端子板使用。
二、核心硬件规格
1.转速采集通道
兼容磁阻式转速探头，采集汽机大轴脉冲频率信号
硬件独立测频回路，响应速度微秒级，不受DCS扫描周期限制
多重滤波，屏蔽励磁、变频器干扰，避免转速误跳变
2.供电与功耗
背板24VDC供电，整机功耗约3.6W
板载独立看门狗、硬件自检电路
3.保护输出回路
硬触点跳闸输出，直接接入汽机ETS跳闸回路，失电/故障安全动作
多路状态反馈干接点，上传转速、故障、跳闸信号至DCS画面
4.环境指标
工作温度：-20℃~+70℃，PCB三防涂层
隔离耐压：2000VAC，强弱电完全隔离
面板LED：运行、转速正常、超速告警、硬件故障指示灯
三、核心安全功能
独立硬件超速保护（核心作用）
不依赖BRC主控运算，硬件电路实时监测汽轮机转速，超速阈值（通常110%额定转速）硬件直接触发ETS跳闸，规避DCS主控死机导致保护失效风险，满足汽机安全规范。
多重转速故障诊断
实时检测转速探头断线、短路、无脉冲、转速信号异常；故障立即预报警，不触发误跳闸，提前预警探头损坏隐患。
功率不平衡保护PLI
对比机组负荷与缸体压力信号，负荷失衡超限自动关小调门，抑制机组功率剧烈波动，保护汽机叶片安全。
SOE高精度时序记录
硬件捕获超速、跳闸、探头故障毫秒级时标，上传DCS用于机组事故溯源分析。
冗余架构支持
可双SPTPS02双重冗余配置，两路独立转速采集，单一卡件故障不丧失超速保护能力。
