一、基础物料信息
品牌：ABB（原ABB Advant Master/AC400/AC450老款DCS平台，源自BBC技术）
完整物料编码

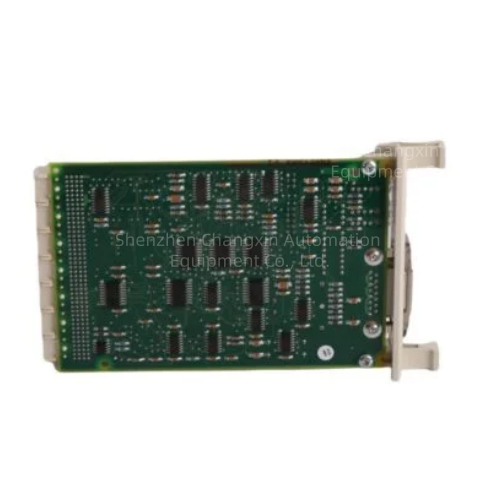

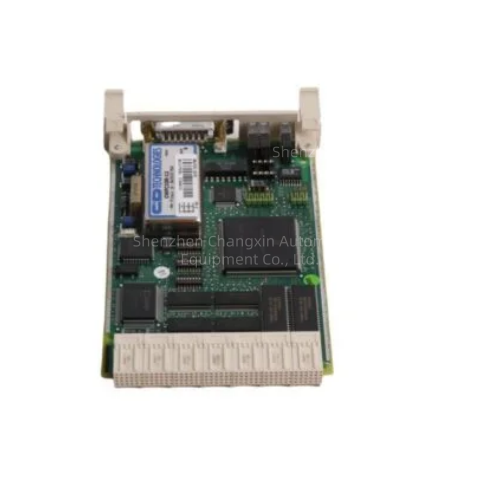

型号：CI545V01
原厂订货号：3BSE011063R1040
全称：Ethernet Multivendor Interface Module（多厂商以太网网关接口模块）
适配系统
ABB Advant Master AC400/AC450老款DCS机架，为老式Advant控制器提供对外以太网多协议转换，是老INFI90/Symphony改造、第三方设备对接核心通讯板；不可直接用于AC800M，仅适配AC400系列专用背板。
产品定位
跨厂商异构设备以太网网关，实现ABB老DCS与GE、MOOG、Tricon、各类保护、变频、仪表的以太网数据互通，完成协议翻译、数据转发、网段隔离。
供货状态
AC400平台已全面停产，市场流通拆机二手（geb）、专业维修翻新件，全新原厂库存稀缺；多用于存量火电、化工老DCS改造替换。
防护认证
CE、UL工业标准，PCB全板G3防腐三防涂层，端口6kV EFT浪涌隔离，适配电厂励磁室、高压变频柜强电磁谐波工况。
二、硬件核心与电气规格
1.硬件架构
独立32位通讯专用处理器，卸载主控制器通讯负荷，控制扫描周期≤1ms；
板载Flash固件存储，可远程下载更新协议包；内置备用锂电池，保存通讯配置、端口故障日志；
AC400专用并行背板总线，与AC450主控实时交互过程数据。
2.通讯接口
前端RJ45 10/100M以太网口
IEEE802.3自适应，自动MDI-X，支持Modbus TCP、DNP3、OPC、通用TCP/IP多厂商协议（Multivendor核心特性）；
DB9 RS232调试口
本地固件下载、通讯参数配置、故障日志导出，对接Honeywell HCiX15触摸屏；
内部背板总线：与AC400机架CPU、I/O卡交互INFI90内部过程数据。
3.硬件诊断与指示灯
前面板LED：电源运行、以太网链路、总线通讯、全局故障；内置硬件端口故障检测，可识别断线、网络风暴、IP冲突，故障干接点上传SOE至SIS系统。
4.机械电气参数
表格
参数项技术指标
供电AC400机架24VDC，整机功耗≤4.8W
端口隔离耐压1500VAC端口↔内部控制逻辑
工作温度-20℃~+60℃连续运行，存储-40℃~+85℃
安装形式AC400标准6U欧式插卡，不可热插拔，检修断电操作
尺寸重量170×101×21mm，净重0.16kg
抗干扰IEC61000-6-2，耐受6kV EFT电网浪涌脉冲
三、四大电厂核心应用功能
1.老ABB AC400/INFI90 DCS对外多厂商网关（核心用途）
CI545V01命名中Multivendor代表可对接全品牌第三方设备，解决老DCS无原生以太网接口问题：
对接ABB高压变频：KUD581 A101、KUC720AE01、UBC717AE101逆变驱动板；
对接发电机励磁：UNITROL1010、UFB700 A01、UFC718AE01励磁板；
对接GE涡轮系统：Mark V/VIe、531X伺服卡、MOOG N121-001A伺服放大板、GE 516TX工业交换机；
对接保护装置：GE 469电机保护、ABB SPAJ140C馈线保护、ABB 88TV01E老式BBC保护模块；
单卡完成协议转换、数据转发，无需额外网关设备。
