描述
一、基础物料信息
品牌：ABB Hitachi Energy（原ABB Advant/AC800M/Symphony自动化产品线）
完整编码

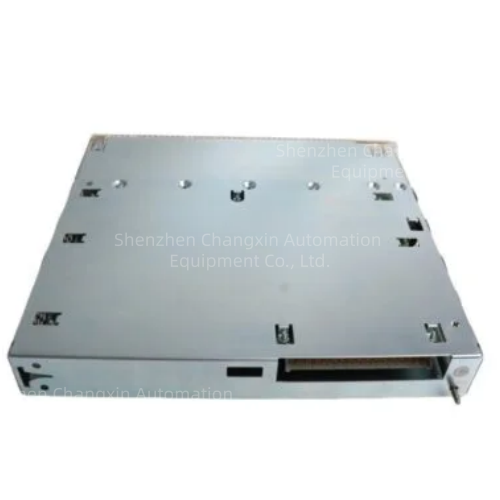

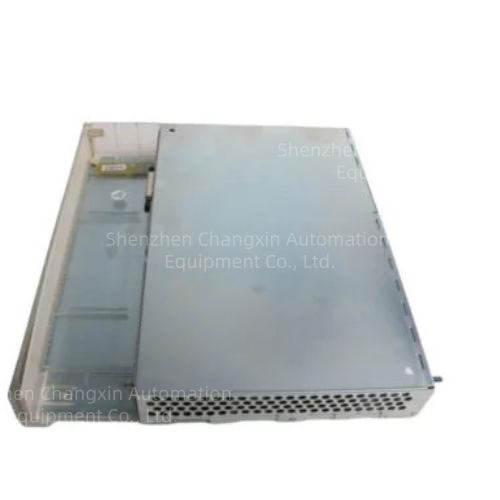

型号：CI610
原厂订货号：3BHT300003R01
全称：Bus Extender Module（IOB_A现场I/O总线扩展中继模块）
适配系统
ABB System 800xA、Advant Master、AC400/AC450、INFI90 Harmony DCS，配套BRC网桥控制器、S800远程I/O、本地I/O机架使用；与通讯卡CI545V01成套组网。
产品定位
专用I/O总线信号中继、距离延伸、网段扩容模块，用于延长ABB内部IOB现场总线传输距离、级联多组远程I/O分站，解决大电厂大面积辅控柜布线距离超限、I/O点数不足问题。
供货状态
存量电力项目标准备件，原厂仍少量供货；主流货源全新原装、拆机二手（geb）、维修翻新件。
防护认证
CE、UL、IEC61000-6-2电力EMC标准，PCB全板G3防腐三防涂层，端口6kV EFT浪涌隔离，适配电厂励磁室、高压变频柜强谐波高温工况。
二、硬件架构与核心电气规格
1.总线接口（两路隔离内部IOB总线）
主总线端口：对接控制器背板/本地I/O机架，接收CPU下发控制指令、采集I/O测点；
扩展总线端口：向外级联多组S800远程I/O单元、模拟量AI/AO卡、RTD测温模块；
总线类型：ABB专用IOB差分串行总线，传输速率1Mbps，最大延伸距离1200m，支持多级级联扩展。
2.板载隔离电源
控制供电：DC24V±10%宽幅工业电源，双冗余端子输入；
多路独立DC/DC隔离电源，给总线收发芯片、I/O探头供电，强弱电完全隔离，抑制KUC720高压变频、UNITROL励磁整流电磁干扰。
3.状态诊断与指示灯
多组LED状态灯：电源PWR、运行RUN、主总线通讯、扩展总线链路、总线故障CH-ERR；内置硬件总线短路检测，总线断线、短路瞬间上报故障至DCS SOE。
4.机械环境参数
表格
参数项技术指标
整机功耗≤4.5W
通道隔离耐压总线侧↔控制电源侧2500VAC
工作温度-40℃~+70℃宽温工业级
安装方式标准35mm DIN导轨卡扣安装，金属屏蔽外壳
尺寸重量125×105×34 mm，净重0.12kg
抗振动冲击5g振动、50g冲击，适配汽机厂房振动环境
