描述
一、核心功能与技术参数
1.基本信息

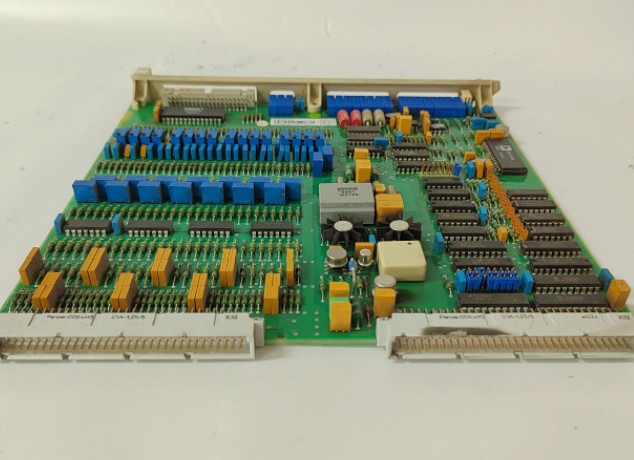

型号：DSAI130D 3BSE003127R1
品牌：ABB
类型：模拟输入板，属于ABB S100 I/O系列。
系列定位：高精度、多通道模拟信号采集模块，适用于工业自动化与过程控制。
2.技术参数
输入通道数：16通道差分输入（支持电压、电流、热电偶、电阻信号）
分辨率：12位或16位（不同变种）
输入范围：
电压：±10 V
电流：±10 mA
转换精度：0.03%（12位）或±0.1%（16位）
转换时间：20 ms
滤波配置：4组可选滤波时间（截止频率10 Hz、30 Hz、100 Hz、300 Hz）
通信接口：Profibus DP（兼容ABB控制系统如Symphony、AC800M）
电源：24 V DC（由机架背板供电）
物理规格：
尺寸：365×261×20 mm（长×宽×高）
重量：0.475 kg
安装方式：DIN导轨安装
二、功能特性
高精度信号处理：
采用12位或16位模数转换器（ADC），确保温度、压力、流量等模拟信号的精确采集。
支持差分输入，抗共模干扰能力增强，适用于长距离信号传输。
灵活配置：
可选4组滤波时间，适应不同噪声环境下的信号处理需求。
支持多类型信号输入（电压、电流、热电偶、电阻），兼容工业常见传感器。
工业级可靠性：
工作温度范围：-40°C至70°C（部分场景需散热辅助）。
防护等级：IP20（需配合控制柜安装）。
冗余设计：支持模块化扩展与热插拔，提升系统可用性。
系统集成：
与ABB控制系统无缝集成，支持PROFIBUS DP协议通信。
提供标准工业接口，便于连接PLC、DCS等设备。
1.Core functions and technical parameters
1.Basic information
Model:DSAI130D 3BSE003127R1
Brand:ABB
Type:Analog input board,belonging to the ABB S100 I/O series.
Series positioning:high-precision,multi-channel analog signal acquisition module,suitable for industrial automation and process control.
2.Technical parameters
Number of input channels:16 differential inputs(support voltage,current,thermocouple,resistance signal)
Resolution:12-bit or 16-bit(different variants)
Input range:
Voltage:±10 V
Current:±10 mA
Conversion accuracy:0.03%(12 bits)or±0.1%(16 bits)
Conversion time:20 ms
Filter configuration:4 sets of optional filtering time(cutoff frequency 10 Hz,30 Hz,100 Hz,300 Hz)
Communication interface:Profibus DP(compatible with ABB control systems such as Symphony,AC800M)
Power supply:24 V DC(powered by rack backplane)
Physical specifications:
Size:365×261×20 mm(Length×Width×Height)
Weight:0.475 kg
Installation method:DIN rail installation
2.Functional characteristics
High-precision signal processing:
Use 12-bit or 16-bit analog-to-digital converters(ADCs)to ensure accurate acquisition of analog signals such as temperature,pressure,and flow.
Supports differential input,and has enhanced anti-common mode interference capability,suitable for long-distance signal transmission.
Flexible configuration:
4 sets of filtering times can be selected to adapt to signal processing needs in different noise environments.
Supports multiple types of signal inputs(voltage,current,thermocouple,resistor),and is compatible with common industrial sensors.
Industrial-grade reliability:
Operating temperature range:-40°C to 70°C(some scenes require heat dissipation assistance).
Protection level:IP20(need to be installed with the control cabinet).
Redundant design:supports modular expansion and hot plugging to improve system availability.
System integration:
Seamlessly integrated with ABB control system,supporting PROFIBUS DP protocol communication.
Provides standard industrial interfaces to facilitate connection of PLC,DCS and other equipment.
