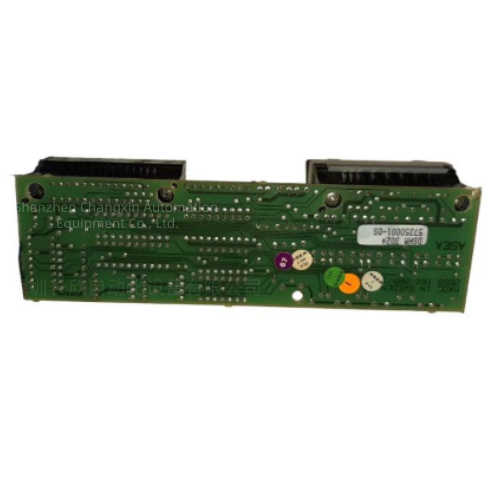

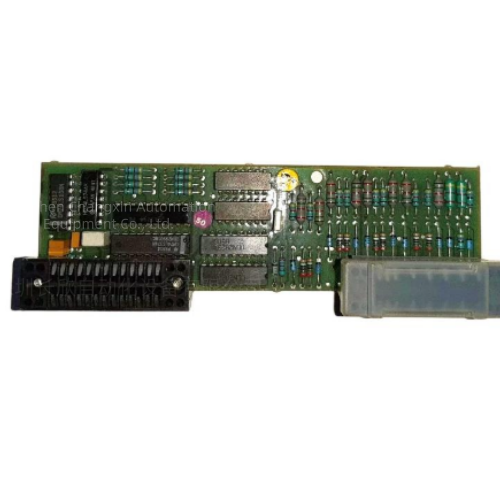

ABB DSHM 302 57350001-DS是ABB工业自动化系统配套的面板总线接口单元，属于ABB Master DCS系统经典系列备件，成色为全新原装New Surplus，专为工业控制柜面板人机交互部件与主控系统之间的高速数据交互场景设计。
📋 完整技术参数
表格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DSHM 302 |
| 物料编号 | 57350001-DS |
| 核心功能 | 面板人机交互部件与主控系统之间的总线数据中转交互 |
| 额定工作电压 | DC 24V ±10% |
| 整机功耗 | ≤6W |
| 通讯总线协议 | 适配ABB Master Panel Bus专用面板总线协议 |
| 面板侧接口 | 支持最多8个本地操作面板/指示灯面板并行接入 |
| 系统侧接口 | 对接ABB Master DCS系统背板总线 |
| 信号隔离等级 | 500V AC 通道间电气隔离 |
| 工作环境温度 | -20℃ ~ +60℃ |
| 存储温度范围 | -40℃ ~ +85℃ |
| 绝缘耐压 | 1500V AC（1分钟，面板侧与系统侧隔离） |
| 安装方式 | 标准DCS系统机架插槽安装 |
| 防护等级 | IP20 |
| 平均无故障运行时间 | >65000小时 |
| 净重 | 约0.4kg |
🔧 核心功能特性
该接口单元作为DCS主控系统与现场操作面板之间的专用通讯枢纽，将主控系统下发的运行状态、报警信息等数据快速转发至面板侧显示，同时将面板上的操作指令回传至主控单元，实现人机交互数据的双向透明传输。
- 支持多面板并行接入，单模块可同时驱动8个本地操作面板，大幅减少控制柜内布线数量
- 内置通讯链路自诊断机制，实时监测面板总线通讯状态，出现链路异常时快速上报系统并定位故障面板
- 全通道电气隔离设计，可有效抑制面板侧操作引入的电磁干扰，避免干扰串入主控系统引发逻辑异常
- 支持热插拔操作，无需停机即可完成模块更换，不影响其余面板的正常数据交互
- 原生适配ABB Master系列老款DCS系统，可直接替换同系列老旧故障接口单元，无需修改原有系统组态配置
🏭 典型适配场景
- 电力行业：火电厂、水电站主控室就地控制柜操作面板与DCS系统的通讯互联
- 冶金行业：轧钢生产线现场就地操作箱面板与主控系统的指令、状态数据交互
- 化工行业：反应釜就地操作面板与DCS系统的人机交互数据中转
- 老产线自动化改造：存量ABB Master系列DCS系统的面板通讯备件替换、操作面板扩容升级
