描述

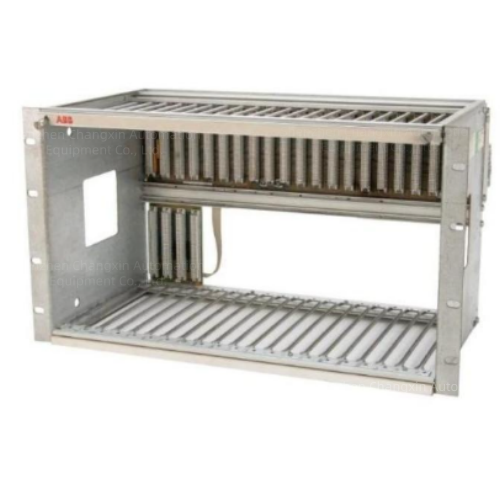

ABB DSRF181A（57310255‑AX）设备框架
DSRF181A（57310255‑AX）是ABB Advant OCS/S100系统的标准19英寸机架（Subrack），瑞典原产，用于安装S100系列I/O模块、控制器与内存板（如DSMB116/144/172），属核心安装基座。

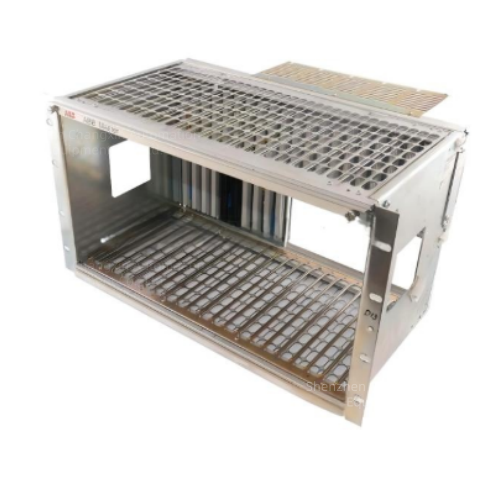

ABB DSRF181A 57310255-AX设备框架
核心参数
型号：DSRF181A；物料号57310255‑AX（替代旧号57310255‑AK）
结构：19英寸标准机架，12插槽（含背板总线）
尺寸（宽×高×深）：483×283.5×418.5 mm
重量：约7.4–8.4 kg
材质：高强度合金钢板，抗振动、抗腐蚀
供电：背板+5 VDC/±15 VDC（需外接电源单元）
温度：工作‑10℃～+60℃；存储‑40℃～+85℃
认证：CE、UL、CSA
安装：机柜嵌入式安装，不可热插拔机架
关键特性
12槽位模块化：适配S100全系列模块（I/O、控制器、内存、通信），支持灵活扩展。
集成背板总线：内置高速并行总线，模块间直接通信，无需额外接线。
工业级强固设计：宽温、抗振动、抗干扰，适配冶金、电力、化工等强干扰场景。
兼容Advant系统：完美匹配Advant Master控制器与S100 I/O子系统，为老旧系统核心备件。
典型应用
ABB Advant Master/S100 DCS系统I/O与控制器安装基座
替换老旧DSRF180A/182机架（兼容但槽位/背板定义不同）
过程自动化（冶金、造纸、电厂）控制柜核心机架
.
