描述

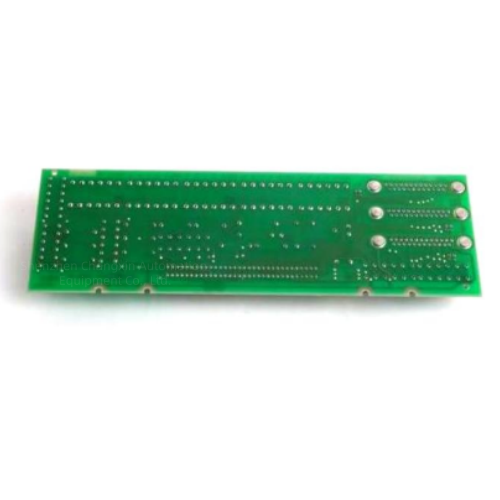

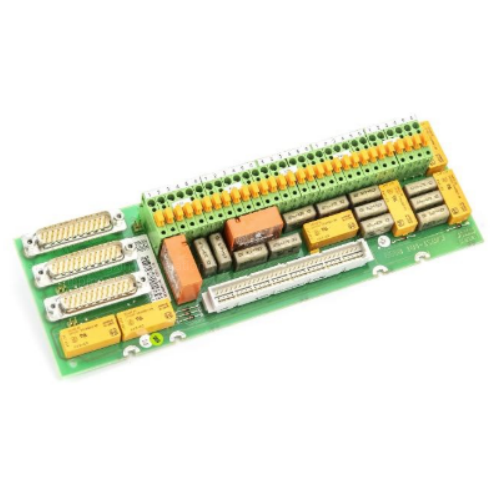

ABB DSTC170（57520001‑BK）连接单元
DSTC170（57520001‑BK）是ABB Advant OCS/S100系统的信号连接端子板（Connection Unit），瑞典原产，用于S100系列I/O模块与现场信号的接口转接/信号调理，属系统级信号接口卡件。
核心参数
型号：DSTC170；物料号57520001‑BK
类型：多通道信号连接端子板（带调理/保护）
接口：
背板：S100总线金手指（插入DSRF181A/182机架）
现场：37针D‑Sub×2+螺钉端子排（多路I/O转接）
通道：适配模拟量/数字量混合信号（具体取决于配对I/O模块）
尺寸（宽×高×深）：约220×100×30 mm
重量：约0.3 kg
工作温度：‑20℃～+60℃
认证：CE、UL、CSA
安装：直接插入S100标准机架（DSRF181A/182），不可热插拔
关键特性
S100系统专用：与DSRF181A/182机架、DSMB系列内存板原生兼容，用于控制器/I/O模块↔现场设备的信号中转。
一体化信号调理：集成滤波、过压保护、信号隔离，减少外部接线与故障点，提升抗干扰能力。
紧凑高密设计：单卡集成多路信号转接，节省机柜空间，简化布线。
停产稀缺备件：原厂已停产，为老旧Advant OCS/S100系统关键替换件，库存紧张。
