描述

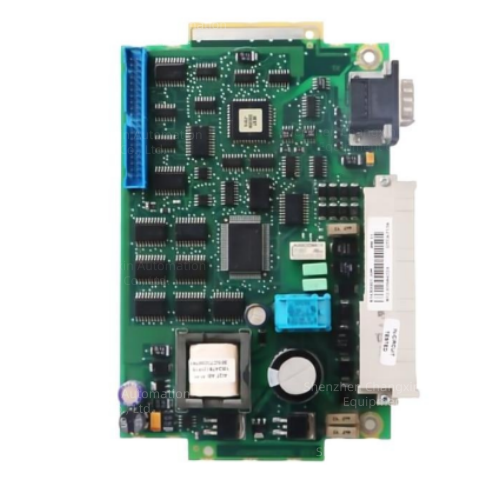

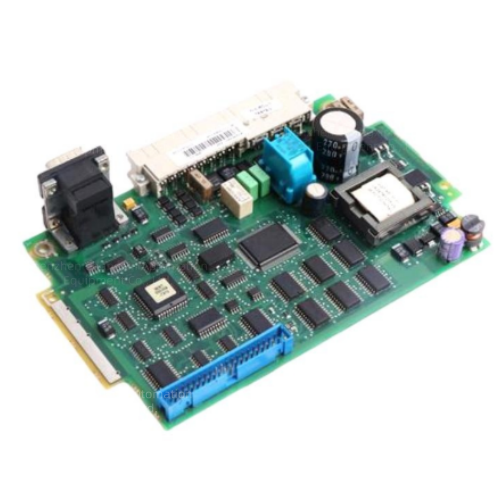

ABB DTCA717A（61430001‑WH）模拟输出模块
DTCA717A（61430001‑WH）是ABB S100/Advant OCS系统的高精度模拟量输出卡件，瑞典原产，用于将数字信号转换为标准模拟信号（电压/电流），属系统控制层→现场层信号接口，停产稀缺备件。
核心参数
型号：DTCA717A；物料号61430001‑WH
类型：4路模拟输出模块（单卡4通道）
输出信号：
电压：0–10 VDC（负载阻抗≥5 kΩ）
电流：4–20 mA（负载阻抗≤500Ω）
分辨率：12位（含符号位）
精度：±0.5%满量程（25℃）
响应时间：＜1 ms
功耗：≤250 mW（背板供电）
背板总线：S100专用并行总线（兼容DSRF181A/182机架）
工作温度：‑20℃～+55℃
尺寸（宽×高×深）：32.5×63×12 mm
重量：约25 g
认证：CE、UL、CSA
关键特性
S100系统原生兼容：直接插入DSRF181A（12槽）/DSRF182（21槽）机架，与DSMB内存模块、DSTC连接单元无缝配合。
高精度与快速响应：12位分辨率+0.5%精度，1ms内完成数模转换，适合闭环控制、调节阀/变频器驱动。
信号隔离与保护：通道间电气隔离，内置过压/过流保护，抗EMI干扰，适配冶金、电力、化工等强干扰场景。
紧凑低耗：超薄设计（12mm厚），单卡4通道，低功耗，节省机柜空间与能耗。
